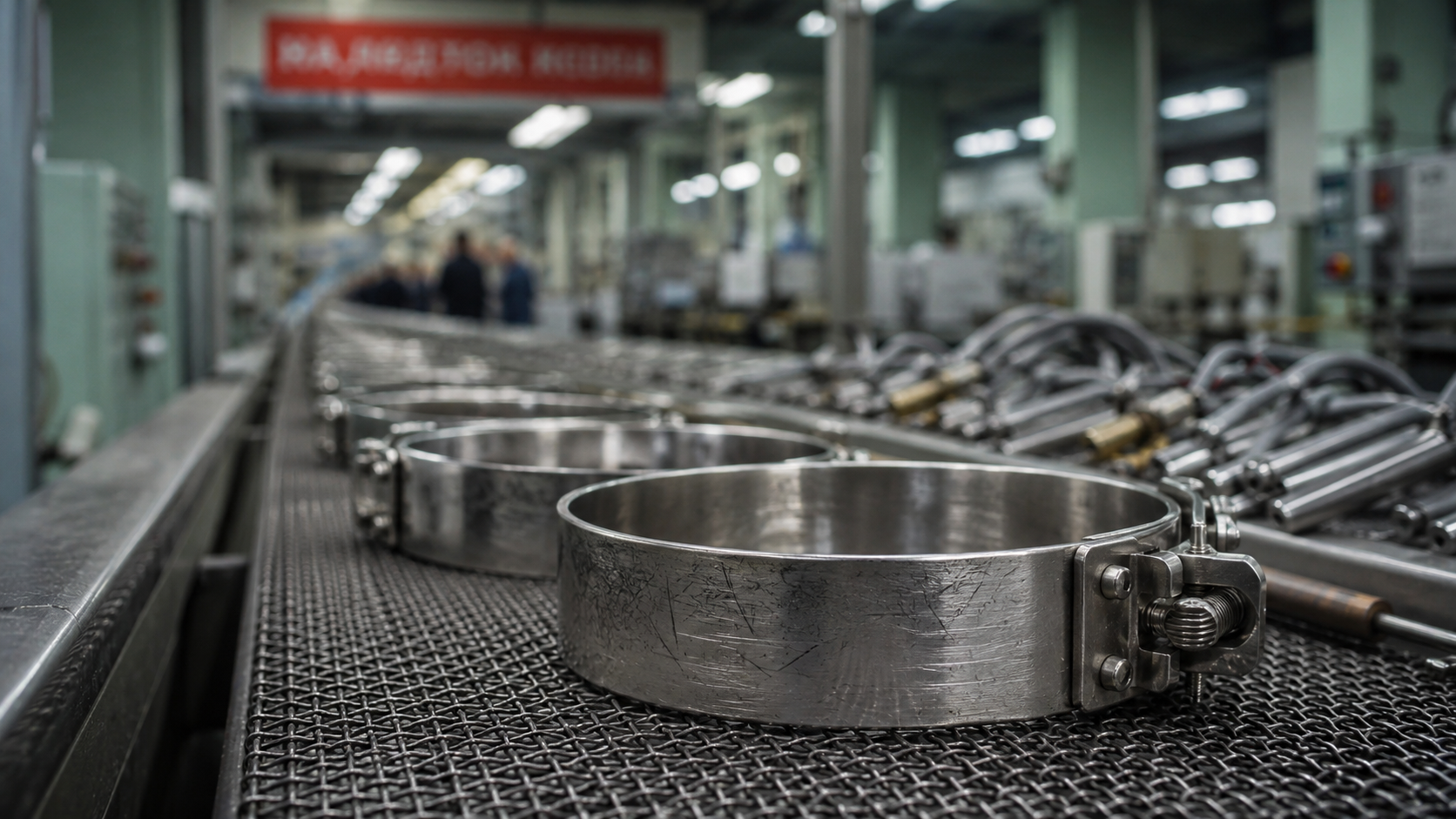

Хомутовые и ленточные ТЭН: изготовление под чертёж для промышленных задач
Хомутовые и ленточные ТЭН — это специализированные нагреватели, которые не являются серийным товаром в рознице. Их применяют для обогрева трубопроводов, корпусов насосов, резервуаров, пресс-форм и технологических ёмкостей в химической, нефтегазовой и пищевой промышленности. В отличие от стандартных блок-ТЭНов, хомутовый ТЭН прижимается к поверхности, передавая тепло кондукцией, а не через жидкую или газовую среду. Если вам нужен хомутовый ТЭН в Москве — важно понимать, что подходящий типоразмер под конкретную задачу изготавливается по размерам, а не выбирается из каталога.
Конструкция и принцип действия хомутового ТЭНа
Конструктивно хомутовой ТЭН — это трубчатый электронагреватель, изогнутый в форме дуги (полукольца) или спирали, закреплённый на металлической обойме — ленте или фланце. Корпус изготавливается из нержавеющей стали AISI 304 (08Х18Н10) для стандартных сред или AISI 321 (08Х18Н10Т) — для агрессивных. Внутри — нихромовая спираль, запрессованная в магнезитовую засыпку (периклаз). Ленточный ТЭН — это тот же принцип, но нагреватель уложен вдоль плоской ленты из нержавейки, что позволяет обогревать поверхности с большей площадью контакта.
Основные отличия от погружных ТЭНов:
- Нагрев происходит через стенку — нет прямого контакта с жидкостью или газом.
- Рабочая температура выше — до 400–600 °C в зависимости от изоляции и марки стали.
- Крепление — хомутами, прижимными планками, сваркой или фланцами.
Для питания чаще используют трёхфазную сеть 380 В. Мощность рассчитывается по формуле: R = U² / P, где R — сопротивление одного элемента, U — фазное напряжение (220 В при схеме «звезда»), P — требуемая мощность на элемент. Для трёхфазной нагрузки: I_линейный = P / (√3 × U_линейного).
Материалы и среды: что выбрать для конкретной задачи
Выбор марки стали корпуса и материала обоймы определяется средой и температурой. Ниже — таблица основных вариантов для промышленного применения.
| Марка стали (зарубежный аналог) | ГОСТ-аналог | Рекомендуемая среда | Максимальная температура стенки, °C |
|---|---|---|---|
| AISI 304 | 08Х18Н10 | Вода, пар, масло, нейтральные газы | 200 |
| AISI 321 | 08Х18Н10Т | Агрессивные среды, кислоты, щёлочи | 400 |
| AISI 316 | 10Х17Н13М2 | Морская вода, хлорсодержащие растворы | 250 |
| Inconel 600 | ХН78Т | Высокотемпературные газы, расплавы солей | 600 |
Для хомутовых нагревателей, работающих в условиях высоких тепловых нагрузок (например, на пресс-формах термопластавтоматов), предпочтительна AISI 321 (08Х18Н10Т) — она устойчива к межкристаллитной коррозии при циклическом нагреве. Для масляных сред и пастеризаторов достаточно AISI 304 (08Х18Н10).
Пример: на линии розлива молока требуется обогрев трубопровода диаметром 108 мм. Температура среды — 90 °C, давление — 6 бар. Оптимальный материал — AISI 304 (08Х18Н10), мощность — 2,5 кВт, длина хомута — 340 мм. Такая задача решается изготовлением по чертежу за 5–7 дней.
Как заказать хомутовой ТЭН в Москве: пошаговый алгоритм
Промышленные заказчики часто ищут «хомутовый тэн в Москве» и сталкиваются с предложениями серийных нагревателей на 1–2 кВт. Однако для котельных, химических ванн или сушильных камер нужны нестандартные параметры. Процесс заказа выглядит так:
- Определите геометрию: диаметр трубы или размер поверхности, к которой будет прилегать ТЭН. Замерьте длину дуги или ширину ленты.
- Укажите мощность и напряжение: для трёхфазной сети — схему подключения (звезда/треугольник).
- Выберите материал: по среде и температуре (см. таблицу выше).
- Передайте чертёж или фото старого ТЭНа — производство изготовит по размерам с допусками по ГОСТ 13268-88.
- Согласуйте сроки: от 1 штуки — 5–10 рабочих дней.
Важно: не пытайтесь подобрать хомутовой ТЭН по мощности из каталога «для бойлера» — серийные модели имеют фиксированную длину и резьбу, которая не подходит для промышленного крепления. Например, фланец блок-ТЭНа использует резьбу G1.5"–G3" или M48×2–M64×3, а не мелкую G1/2".
Пример расчёта: хомутовой ТЭН для обогрева масляного бака
Задача: обогреть масляный бак объёмом 500 л до 80 °C. Мощность нагревателя — 12 кВт, напряжение — 380 В, трёхфазная звезда. Требуется хомутовой ТЭН на фланце для крепления к стенке бака.
Расчёт:
- Линейный ток: I = 12000 / (√3 × 380) ≈ 18,2 А.
- Сопротивление одной ветви: R = 220² / (12000 / 3) = 48400 / 4000 ≈ 12,1 Ом.
- Материал корпуса — AISI 321 (08Х18Н10Т) из-за возможных локальных перегревов.
Было/стало:
До: использование серийного ТЭНа на 6 кВт — нагрев занимал 4 часа, перегрузка сети.
После: изготовление хомутового ТЭНа на 12 кВт под чертёж — нагрев за 1,5 часа, стабильная работа без скачков тока.
Такой подход позволяет точно подобрать мощность под объём бака и габариты фланца, избегая перегрева или недогрева.
Часто задаваемые вопросы (FAQ)
Хомутовые и ленточные ТЭН — не универсальный товар с полки, а инженерное решение. Если вам нужен нагреватель под конкретный диаметр трубы, мощность ровно под объём бака или материал, стойкий к агрессивной среде — обращайтесь к производителю. Изготовим по вашему чертежу или фото, партия от 1 штуки, срок — до 10 дней.
