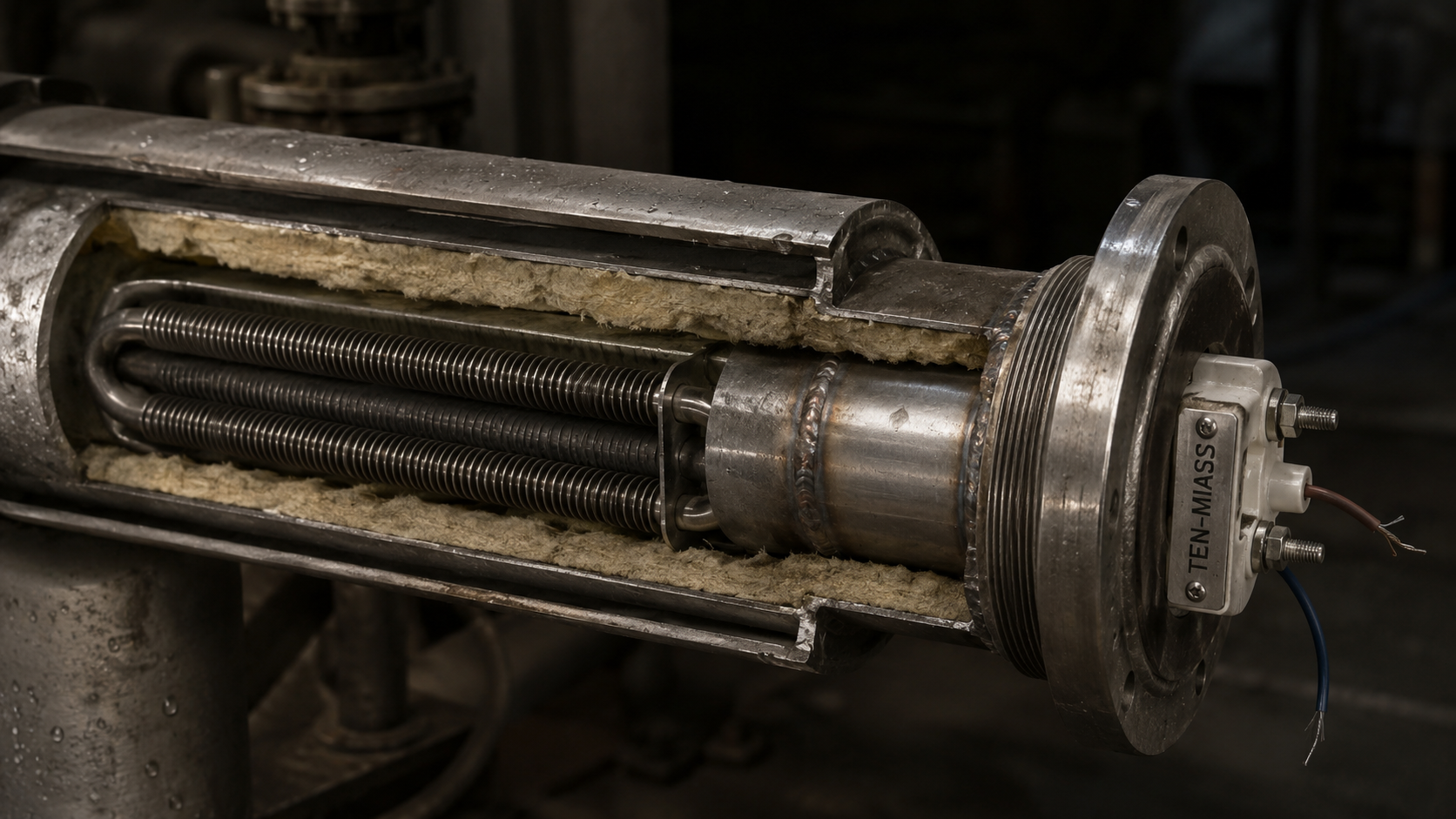

Срочное изготовление ТЭН по образцу за 3–5 дней: как промышленнику в Москве не останавливать производство
Простой экструдера или котла из-за сгоревшего ТЭНа обходится дороже, чем сам нагреватель. Когда горит срок, нет времени ждать стандартные 2–3 недели. Выход — срочное изготовление ТЭН по образцу: за 3–5 дней получаете точную копию вышедшего из строя узла с теми же присоединительными размерами и мощностью. Партия — от 1 штуки, геометрия повторяется до миллиметра, а материал подбирается под среду.
Почему серийный ТЭН проигрывает ТЭНу по образцу
В каталогах и на складах лежат усреднённые позиции: мощность 1,5/3/6 кВт, длина 300–800 мм, резьба G1/2". Для котла V=400 л, пресс-формы с ограниченным карманом или сушильного шкафа такие параметры — лотерея. Серийный ТЭН либо не встаёт по длине, либо мощность избыточна, что ведёт к перегреву масла или кипению химраствора, либо диаметр не совпадает с отверстием фланца. А замена подручными средствами на «что есть» обычно заканчивается повторным выходом из строя через месяц.
Изготовление по образцу лишено этих рисков:
- длина повторяется с точностью до миллиметра;
- мощность рассчитывается под фактический объём бака или скорость потока;
- материал оболочки подбирается под среду, а не по наличию на складе;
- резьба, фланец или крепёж выполняются под ваш узел.
Для запуска в работу достаточно прислать фото с линейкой, эскиз или чертёж. Технолог снимет размеры, сверит с нормативами ГОСТ 13268-88 и запустит в производство.
Срочное изготовление ТЭН по образцу за 3–5 дней: маршрут заказа
Сокращение срока с типовых 5–10 дней до 3–5 достигается за счёт прямой связи с производством и параллельным выполнением операций. Как выглядит маршрут:
- Заявка. Отправляете фото старого ТЭНа с линейкой, эскиз или размеры через форму на сайте. Если есть маркировка или паспортный шифр — это плюс.
- Расчёт. Технолог в течение рабочего дня определяет мощность, материал, схему подключения, срок и стоимость.
- Согласование. Вы подтверждаете смету. При необходимости корректируем материал: сталь 10, AISI 304 (08Х18Н10), цельнотянутая труба 12Х18Н10Т, титан.
- Производство. Нарезка трубки, намотка нихромовой спирали, засыпка периклазом (магнезитовая изоляция), обжим, сварка, проверка сопротивления и заземления.
- Отгрузка. Упаковка в жёсткий паллет, отправка в Москву ТК или курьерской службой. Возможна доставка «день в день».
Если на образце сохранился клейм завода-изготовителя, это ускоряет работу: по коду восстанавливаем исходные параметры без дополнительных замеров.
Что измерить и прислать: чек-лист для инженера и закупщика
Чтобы не потерять ни дня на переспросы, соберите данные по таблице 1.
| Параметр | Как измерить и зачем нужен |
|---|---|
| Длина, мм | От торца патрубка до края оболочки, с учётом радиуса изгиба. Влияет на размещение в шкафу/баке. |
| Диаметр, мм | Штангенциркулем в 2–3 точках. Диапазон производства: 4–32 мм. |
| Тип крепления | Резьба, фланец, патрон, канавка. Для фланца — диаметр и болтовые отверстия. |
| Напряжение, В | 220 или 380 В. Для трёхфазных — схема «звезда» или «треугольник». |
| Мощность, кВт | Из маркировки или расчётом. Для блока 3–90 кВт. |
| Сопротивление, Ом | Замер при холодном ТЭНе после обесточивания, слива воды и снятия перемычек. |
| Рабочая среда | Вода, масло, воздух, пар, кислота, щёлочь. От среды зависит материал оболочки. |
| Рабочая температура, °C | Нужна для расчёта удельной поверхностной мощности и выбора нагревостойкости. |
Данных достаточно для расчёта. Например, для воды 2 м³ потребуется около 12 кВт; для воздуха в сушильной камере мощность считается по кратности воздухообмена и теплопотерям.
Расчёт ТЭНа по образцу: мощность, сопротивление, материал оболочки
Основная формула для одноэлементного ТЭНа: R = U² / P. Если вы замерили сопротивление и знаете напряжение, легко вычислить фактическую мощность. Для трёхфазного блока важна схема подключения: при «звезде» на 380 В на каждой петле фазные 220 В, при «треугольнике» — 380 В. Поэтому при заказе по образцу обязательно указывайте схему — ошибка в подключении даст перегрузку или недогрев.
ГОСТ 13268-88 допускает отклонение мощности +5/−10 % (по сопротивлению −4/+11 %). Мы выдерживаем эти допуски, но при восстановлении ТЭНа по образцу проводим теплотехнический расчёт. Например, для масла в закалочной ванне удельная поверхностная мощность не должна превышать 2–3 Вт/см², для воды — 6–8 Вт/см², для воздуха — 1–2 Вт/см². Если просто скопировать геометрию и намотать ту же спираль, ТЭН может перегреться и сгореть. Поэтому технолог проверяет трубку по толщине стенки, материалу и типу нагревателя.
Материал оболочки по образцу подбирают по среде (табл. 2).
| Материал оболочки | ГОСТ-аналог | Типичная среда |
|---|---|---|
| Сталь 10 | — | Воздух, масло, неагрессивные сухие среды до 200 °C |
| AISI 304 | 08Х18Н10 | Вода, пар, слабые растворы до 300 °C |
| Цельнотянутая труба | 12Х18Н10Т | Пищевые среды, агрессивные жидкости, химрастворы |
| Титан | — | Хлориды, морская вода, гальванические ванны |
Для экстремальных условий (кислоты, щёлочи, высокотемпературные печи) применяются AISI 316 (10Х17Н13М2), Inconel 600 (ХН78Т) и другие сплавы — такие ТЭНы изготавливаются под заказ с увеличением срока до 7–10 дней.
Логистика срочного ТЭНа из Миасса в Москву
Наше производство находится в Миассе, но это не мешает работать с Москвой и Московской областью на регулярной основе. Готовый ТЭН (диаметр 4–32 мм, длина 30–6000 мм) упаковывается в жёсткий паллет, исключающий изгиб, и отправляется транспортной компанией «Деловые Линии», «ПЭК» или курьерской службой. Срок доставки — 1–2 дня.
Для юридических лиц мы предоставляем полный комплект закрывающих документов, счёт на оплату и техническую документацию на ТЭН. Возможна работа по безналу с НДС и без него. Минимальная партия — одна штука. Инженер-закупщик может оформить заявку по электронной почте или через форму на сайте, а курьер заберёт готовый ТЭН в Москве в день прибытия.
Пример из практики: восстановление ТЭНа хлебопекарной печи за 3 дня. В среду на хлебозаводе в Москве вышел из строя блок ТЭНБ 12 кВт, 380 В, с фланцем G1,5". Завод прислал фото фланца и длину активной части. В четверг технолог пересчитал мощность — оказалось, что для данной печи достаточно 9 кВт при тех же габаритах, выбрал материал AISI 304 (08Х18Н10). В пятницу ТЭН изготовили и отправили курьерской доставкой. В понедельник линия работала. Итог: 3 рабочих дня вместо 7–10.
Такой же алгоритм работает для экструдеров, термопластавтоматов, пастеризаторов, гальванических ванн и блочно-модульных котельных.
Если нужен срочный ТЭН по образцу — пришлите фото и размеры через форму на сайте, технолог рассчитает стоимость и срок в течение рабочего дня.
