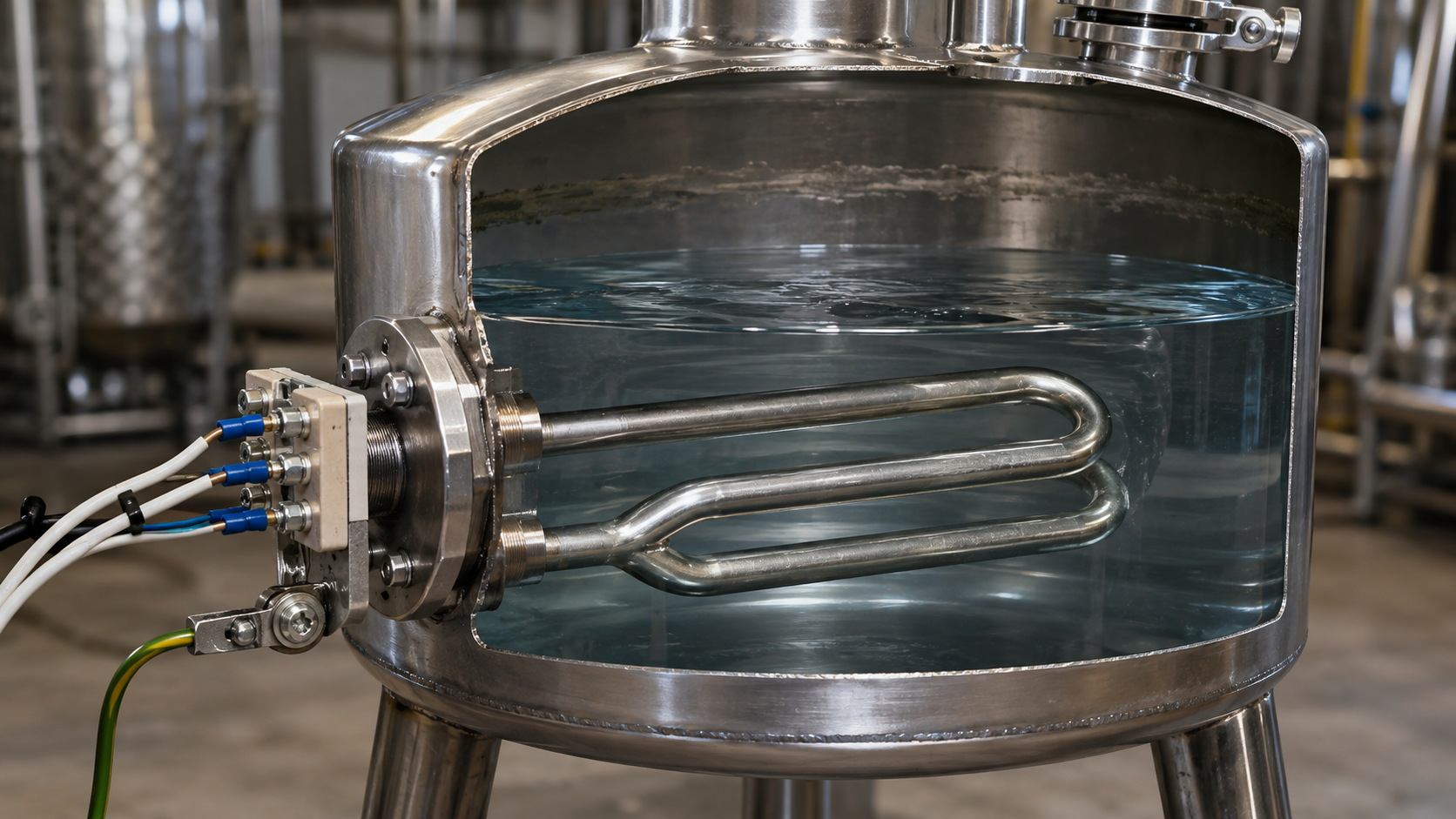

Лабораторные ТЭНы для дистилляторов в Москве: как рассчитать мощность, выбрать оболочку и заказать по чертежу

Лабораторный дистиллятор — не бытовой прибор. Это оборудование, которое работает в цикле по 8–16 часов, часто на деминерализованной воде или агрессивных средах. И если обычный серийный ТЭН на 1.5 кВт с латунным фланцем ещё можно поставить в школьный аквадистиллятор, то для промышленного парового дистиллятора на 30–60 литров в час нужен расчётный нагреватель с допусками по ГОСТ 13268-88, нержавеющей оболочкой и резьбой под штатный фланец. Разберём, что именно считать и как заказывать ТЭН для дистиллятора в Москве, если вы работаете с лабораторным и промышленным оборудованием.

Почему серийный ТЭН не подходит для лабораторного дистиллятора

Большинство дистилляторов в лабораториях — это кубы объёмом 10–100 литров с электрическим нагревом. Исходная вода — водопроводная или подготовленная, но при кипячении на стенках нагревателя образуется накипь. Если ТЭН сделать с удельной мощностью выше 8–10 Вт/см², накипь будет пригорать, перегрев оболочки вызовет срабатывание термостата, а при длительной работе — разрушение спирали.

Когда заказчик присылает запрос «нужен ТЭН для дистиллятора 6 кВт, Москва», первое, что мы уточняем — габариты бака, диаметр фланцевого отверстия, состав воды и время выхода на режим. Серийный ТЭН из каталога может иметь мощность 6 кВт, но длину 900 мм — а бак лабораторного куба высотой 400 мм. Удельная мощность такого ТЭНа будет неоптимальной. Под задачу делается ТЭН с плотностью ватт-на-сантиметр 4–6 Вт/см², диаметром трубки 10–12 мм и длиной активной части 300–350 мм.

Конструкция и параметры лабораторного ТЭНа

ТЭН для дистиллятора — это, как правило, одиночный штуцерный нагреватель с резьбой G1/2", G3/4", M22×1.5 или M14×1.5. Такие размеры относятся к мелкой резьбовой группе и подходят под стандартные отверстия в корпусе дистиллятора. Блок-ТЭНы с фланцами G1.5"–G3" ставят уже на промышленные дистилляционные установки или большие кубы с несколькими петлями.

Реальные габариты корпуса, которые мы изготавливаем: диаметр трубки от 4 до 32 мм, длина от 30 до 6000 мм. Для лабораторного дистиллятора типичны диаметры 8–12 мм и длина 200–600 мм. Это не «взять с полки» — это изготовление под конкретный бак, поэтому минимальная партия — 1 штука, срок 5–10 дней.

Материал оболочки для воды и пара

Для дистиллятора, где нагревается вода или водный раствор, стандартный материал — AISI 304 (аналог 08Х18Н10). Это нержавеющая сталь, устойчивая к воде, пару и слабым кислотам. Если среда более агрессивная — например, дистилляция растворов с хлоридами или кислотами, — используют цельнотянутую бесшовную трубу 12Х18Н10Т (аналог AISI 321). Она дороже, но исключает риск растрескивания по сварному шву. Для экстремальных сред, таких как морская вода или гальванические ванны, применяют AISI 316 (10Х17Н13М2) или чистый титан. Внутри ТЭНа — нихромовая спираль в магнезитовой засыпке (периклаз), которая обеспечивает теплопередачу от спирали к оболочке.

Марки стали в одном ТЭНе на разных участках — критично. Если корпус из AISI 304 (08Х18Н10), а штуцер латунный, то при нагреве деминерализованной воды до 100 °C может возникать гальваническая коррозия. Поэтому для лабораторных дистилляторов мы рекомендуем штуцер из той же нержавейки или полностью фланцевый ТЭН с шестигранником из стали 10.

Расчёт сопротивления и трёхфазного включения

Для однофазного ТЭНа сопротивление рассчитывается по формуле:

R = U² / P

Ток: I = P / U. Например, для ТЭНа 3 кВт при 220 В:

R = 220² / 3000 = 16.13 Ом, I = 3000 / 220 = 13.6 А

Для трёхфазной нагрузки со звездой — другой расчёт. Линейный ток:

I_линейный = P / (√3 × U_линейного)

Сопротивление на ветвь: R_ветви = U_линейного² / P_элемента. Если блок из трёх ТЭНов по 4 кВт подключён звездой на 380 В:

I_линейный = 12000 / (1.73 × 380) = 18.2 А, R_ветви = 380² / 4000 = 36.1 Ом

ГОСТ 13268-88 задаёт допуск по мощности +5/−10%. Это значит, что сопротивление изготовленного ТЭНа может быть несимметричным: от −4% до +11% от номинала. Для трёхфазного блока важно, чтобы по каждой ветви сопротивление было одинаковым — иначе перекос фаз греет один ТЭН сильнее. При заказе по чертежу нужно указывать не только мощность, но и схему включения, чтобы на заводе намотали спираль точно.

Пример расчёта ТЭНа для куба на 50 литров

Задача: дистиллятор на 50 литров воды. Нагрев с 20 °C до кипения за 45 минут. Теплоёмкость воды — 4.2 кДж/(кг·°C), нужная энергия:

Q = 50 кг × 4.2 кДж × 80 °C = 16 800 кДж = 4.67 кВт·ч

С учётом потерь 15% и требуемого времени 0.75 часа мощность:

P = 4.67 / 0.75 / 0.85 = 7.3 кВт

Ближайший расчётный вариант — 7.5 кВт. Для бака диаметром 400 мм и высотой 500 мм подойдёт трубка диаметром 12 мм, длиной 450 мм, с резьбой G1.5", мощностью 7.5 кВт. Удельная мощность при этом — 5.1 Вт/см², что приемлемо для воды. Серийный ТЭН на 8 кВт длиной 900 мм в такой куб не влезет.

Как заказать ТЭН для дистиллятора в Москве

Московские лаборатории и производители дистилляционного оборудования часто заказывают ТЭНы партиями 1–10 штук, но с нестандартными параметрами. Хорошая новость: для изготовления достаточно фотографии старого ТЭНа или эскиза с тремя размерами — общей длины, длины активной части и диаметра трубки. Мощность можно рассчитать по формуле выше, но если вы не знаете точный объём бака и скорость нагрева — пришлите техзадание, мы подберём параметры.

Срок изготовления типового ТЭНа — 5–10 дней. Доставка до Москвы — транспортной компанией за 1–2 дня. Партия от 1 штуки. По ГОСТ 13268-88 каждый ТЭН проходит испытание на сопротивление изоляции и напряжение пробоя. Если вам нужен нагреватель под конкретный дистиллятор или лабораторный аппарат — пришлите чертёж или фото на почту, в теме письма укажите «ТЭН для дистиллятора, Москва».

Частые вопросы

Можно ли использовать обычный ТЭН от водонагревателя в лабораторном дистилляторе?

Технически можно, но неоптимально. Серийный ТЭН имеет удельную мощность 10–15 Вт/см², что приводит к пригоранию накипи, неравномерному нагреву и скорому выходу из строя. Для дистиллятора нужен ТЭН с плотностью 3–6 Вт/см² и длиной, соответствующей глубине куба.

Какая резьба у ТЭНа для дистиллятора?

Для одиночного штуцерного ТЭНа — G1/2", G3/4", M14×1.5 или M22×1.5 (мелкая группа). Для блок-ТЭНов на больших кубах — G1.5", G2", G3", M48×2, M56×2, M64×3, у них фланец под ключ-шестигранник.

Что выбрать: AISI 304 или 12Х18Н10Т?

Для воды и пара до 200 °C достаточно AISI 304 (08Х18Н10). Если среда содержит хлориды, кислоты или идёт дистилляция агрессивных растворов — бесшовная труба 12Х18Н10Т (аналог AISI 321). Для морской воды и гальванических ванн — AISI 316 (10Х17Н13М2) или титан.

Можно ли заказать ТЭН по фотографии старого?

Да. Достаточно фото с линейкой, чтобы определить длину и диаметр, и маркировки с сопротивлением, если она сохранилась. По фото мы восстанавливаем геометрию и делаем новый ТЭН с теми же присоединительными размерами.

Нужен ли чертёж для заказа?

Чертёж не обязателен. Можно прислать эскиз с тремя размерами или просто техзадание с параметрами бака и требуемой мощностью. Мы сами подготовим конструкцию и предложим вариант с нужной резьбой и длиной.

Если вам нужен ТЭН для дистиллятора в Москве — пришлите фото, эскиз или техзадание на почту, рассчитаем мощность и изготовим за 5–10 дней.
