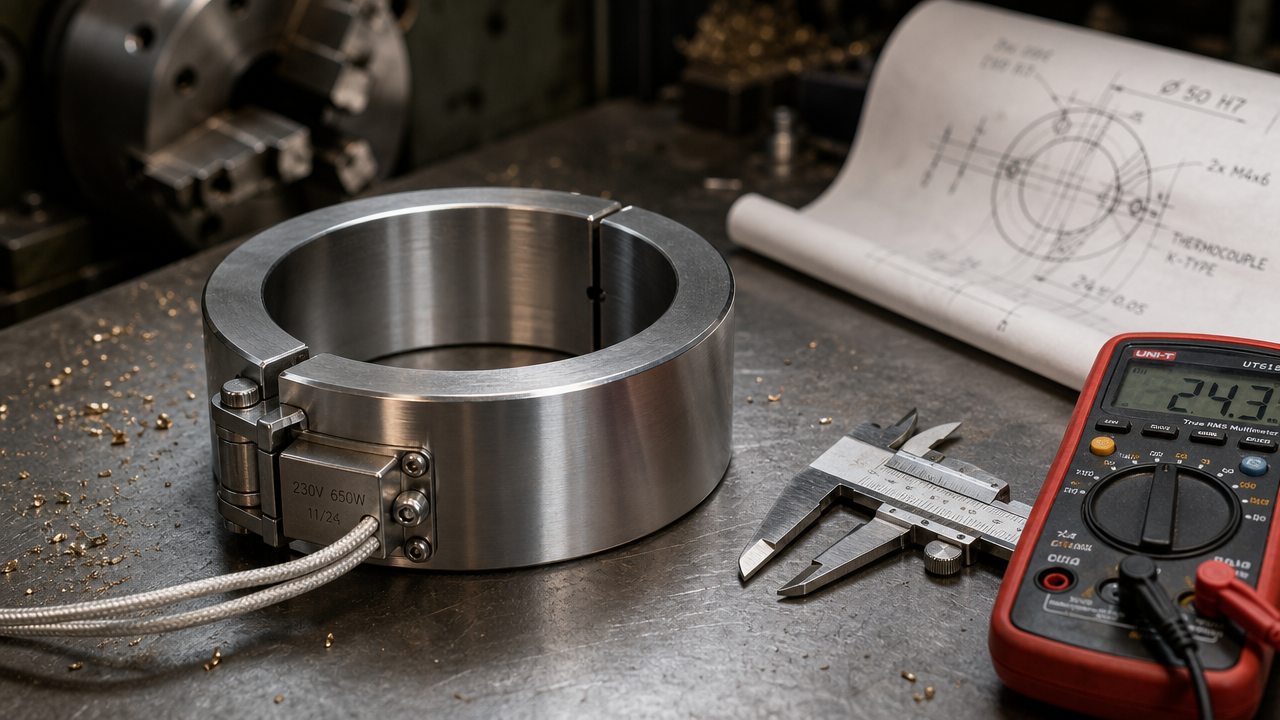

ТЭН для экструдера: изготовление по чертежу в Москве

Экструдер — это машина непрерывного действия, где полимер, резиновая смесь или пищевая масса продавливается через формующую головку. Температура в зонах цилиндра — от 160 °C до 450 °C в зависимости от материала. Нагрев обеспечивают кольцевые ТЭНы (патронные или поясные), плотно облегающие гильзу экструдера. Серийный нагреватель из интернет-магазина редко совпадает с посадкой на конкретный станок: другой внутренний диаметр, не та мощность, короткий вывод термопары. Единственный способ получить точное совпадение — изготовление по чертежу или по снятым размерам.

Почему серийный кольцевой ТЭН не подходит для экструдера

Кольцевой нагреватель (ТЭН-кольцо) должен плотно прилегать к цилиндру экструдера — зазор более 0,3 мм резко снижает теплопередачу и ведёт к перегреву спирали. Серийные ТЭНы выпускают с фиксированными внутренними диаметрами (40, 50, 63, 80, 100 мм и т.д.) и стандартной шириной. На реальном экструдере цилиндр может иметь диаметр 72,4 мм или 88,7 мм — под стандарт не попадает. Приходится либо брать больший диаметр и компенсировать теплопроводной пастой (потеря КПД 15–25 %), либо меньший — и деформировать нагреватель, что ведёт к пробою изоляции.

Второй момент — расположение выводов. На экструдерах часто требуется, чтобы кабели выходили под углом 90° или 45° с определённой стороны, чтобы не мешать обслуживанию зоны загрузки. В серийных ТЭНах выводы жёстко зафиксированы. Перестановка возможна только переделкой корпуса.

Третье — мощность. Для полиэтилена низкого давления (ПЭНД) требуется около 3–4 Вт/см² на зону, для ПЭТ — до 5 Вт/см², для фторопласта — 2–2,5 Вт/см². Если взять готовый ТЭН на 1,5 кВт вместо расчётных 2,3 кВт, экструдер будет дольше выходить на режим, а при высокой производительности — недогревать материал.

Параметры изготовления кольцевого ТЭНа по чертежу

При заказе ТЭНа для экструдера в Москве через производство ТЭН-Миасс (г. Миасс, Челябинская область) инженер передаёт следующие данные:

• внутренний диаметр кольца (D) — с точностью до 0,5 мм;
• ширина кольца (H) — от 30 до 120 мм;
• толщина стенки корпуса — обычно 2–4 мм;
• напряжение питания — 220 В (однофазное) или 380 В (трёхфазное);
• требуемая мощность — от 0,5 до 12 кВт на одно кольцо;
• тип термопары — хромель-алюмель (тип K) или хромель-копель (тип L);
• длина и сечение выводных проводов — под клеммную коробку станка;
• материал корпуса — AISI 304 (08Х18Н10) для обычных полимеров, AISI 321 (08Х18Н10Т) для агрессивных сред, AISI 316 (10Х17Н13М2) для пищевых экструдеров с кислотной промывкой.

Срок изготовления типового кольцевого ТЭНа — 5–10 рабочих дней. Минимальная партия — 1 штука.

Формула расчёта мощности для зоны экструдера

Инженер-теплотехник может проверить заказ на соответствие реальной потребности. Мощность кольцевого нагревателя рассчитывается по формуле:

P = (m × c × ΔT) / t + Q_потерь

где m — масса цилиндра экструдера в зоне нагрева (кг), c — удельная теплоёмкость стали (~460 Дж/(кг·°C)), ΔT — разница между начальной и рабочей температурой (°C), t — время выхода на режим (сек). Q_потерь — тепловые потери через изоляцию и крепления (обычно 20–30 % от полезной мощности).

Для быстрого подбора можно использовать эмпирическое правило: удельная мощность на поверхности ТЭНа не должна превышать 6–8 Вт/см² для сухого нагрева. Если площадь кольца (π × D × H) меньше расчётной, нагреватель перегорит за 2–3 месяца.

Пример: Экструдер с цилиндром диаметром 80 мм, ширина зоны 60 мм. Площадь кольца: 3,14 × 8 × 6 = 150,7 см². При удельной мощности 5 Вт/см² максимальная безопасная мощность — 753 Вт. Если технолог просит 1 кВт, нужно либо увеличивать ширину кольца, либо ставить два кольца в зону.

Материалы корпуса и их стойкость

При заказе по чертежу в Москве важно указать не только марку стали, но и толщину стенки. Для экструдеров, работающих с абразивными наполнителями (стекловолокно, тальк), рекомендуется толщина не менее 3 мм — иначе корпус протирается за 6–8 месяцев.

Как заказать ТЭН для экструдера по чертежу

Процесс заказа на производстве ТЭН-Миасс состоит из трёх шагов:

1. Передача данных. Вы отправляете чертёж кольцевого ТЭНа, фотографию старого нагревателя с размерами или техническое задание с параметрами (диаметр, мощность, материал, тип термопары).
2. Расчёт и согласование. Технолог проверяет соответствие мощности площади корпуса, подбирает сечение нихромовой спирали и диаметр контактных стержней. Вы получаете коммерческое предложение с точной стоимостью и сроком.
3. Изготовление и доставка. После предоплаты ТЭН изготавливают за 5–10 дней. Доставка в Москву — транспортной компанией (ПЭК, Деловые Линии, Байкал-Сервис) или курьером по Москве.

Важно: при заказе по чертежу вы получаете нагреватель, который гарантированно устанавливается на штатное место без доработок. Срок службы при правильном монтаже — 2–3 года непрерывной работы (8000–12000 часов) против 6–12 месяцев у дешёвого аналога из розницы.

Если вам нужен ТЭН для экструдера с точной посадкой, мощностью под вашу технологию и выводом термопары в нужной точке — отправьте чертёж или фотографию старого нагревателя в производство ТЭН-Миасс. Изготовим от 1 штуки за 5–10 рабочих дней, доставим в Москву любой транспортной компанией.
