ТЭН для парогенератора в Москве: изготовление по образцу изношенного нагревателя

Промышленный парогенератор на 30–90 кВт вырабатывает от 50 до 120 кг пара в час, и вся эта производительность завязана на один узел — группу ТЭНов в пароводяной камере. Когда нагреватель прогорает, подбор серийного аналога превращается в лотерею: у каждого производителя свои длины монтажных элементов, диаметры оболочки, резьбы фланцев и схемы подключения. Рассмотрим порядок заказа ТЭНа для парогенератора по образцу, который остался от старого нагревателя, и разберём, какие параметры рассчитываются, а не копируются с шильдика.

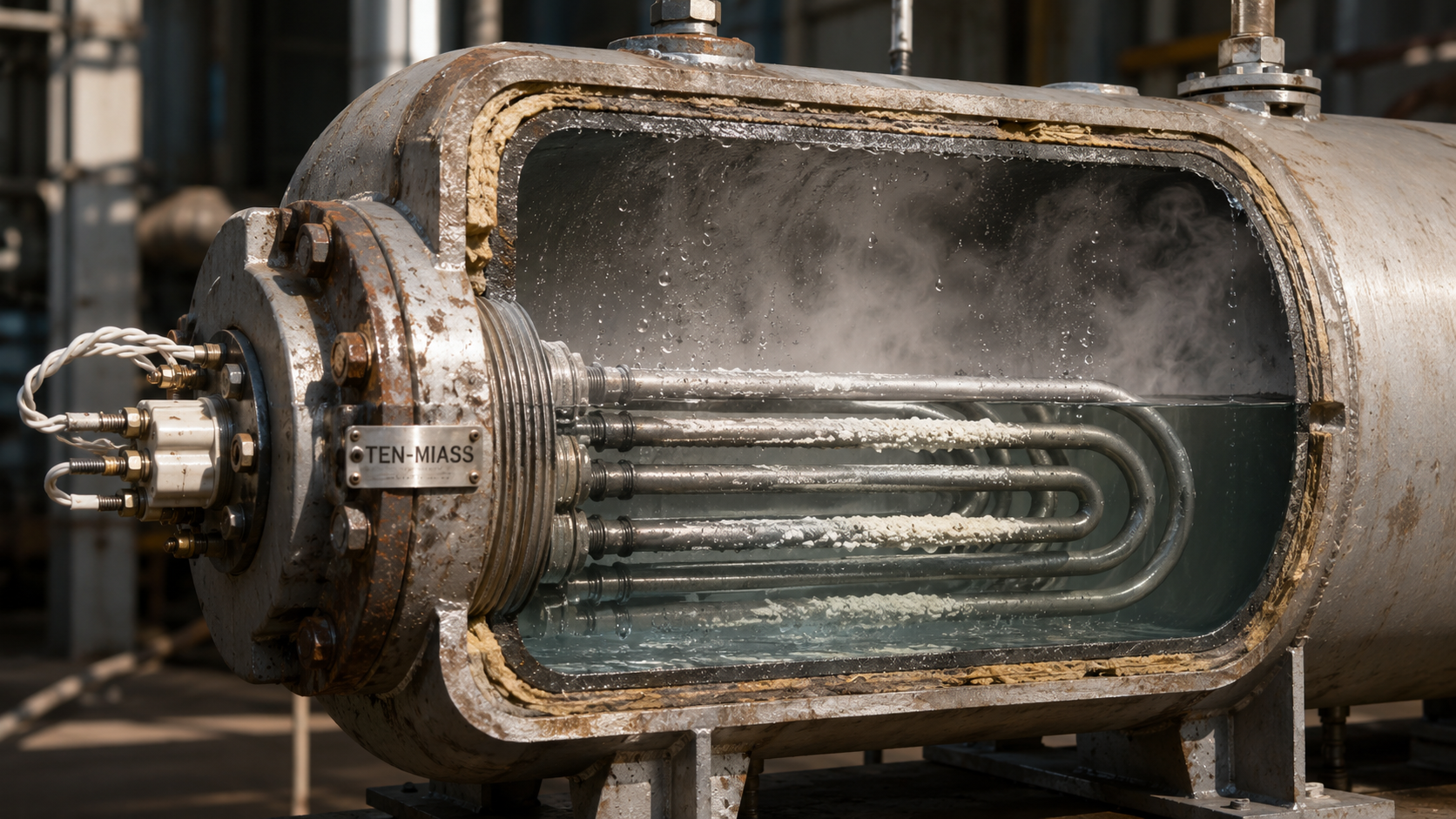

Особенности работы ТЭНа в парогенераторе: почему горит не спираль, а оболочка

ТЭН в парогенераторе работает в режиме кипения: вода вскипает непосредственно на поверхности оболочки. Пузыри пара частично изолируют металл от жидкости, ухудшая теплосъём. Если к этому добавить слой накипи из карбонатов кальция и магния при жёсткой воде, локальная температура оболочки легко поднимается выше 300 °C, хотя точка кипения воды — всего 100–150 °C в зависимости от давления. Нихромовая спираль внутри при такой температуре перегорает за считанные недели.

Поэтому мощность ТЭНа для парогенератора ограничивается не возможностями нихрома, а допустимой удельной нагрузкой — количеством ватт на квадратный сантиметр поверхности. Ориентировочные значения для пересчёта приведены в таблице.

Превышение рекомендуемой плотности мощности сокращает срок службы с 20 000 до 5 000 часов. Экономия на стоимости нагревателя в 2–3 тысячи рублей оборачивается простоем производства и внеплановой заменой, поэтому при заказе по образцу уточняйте не только размеры, но и качество исходной воды.

Какие размеры снять с вышедшего из строя ТЭНа

Производство по образцу начинается с трёх обязательных замеров. Для одиночного погружного ТЭНа:

• диаметр оболочки — в средней части, а не у фланца: реальный диапазон изготовления от 4 до 32 мм;
• длина стержня вместе с контактными стержнями — от 30 до 6000 мм;
• резьба штуцера: для одиночных нагревателей это G1/2", G3/4", M14×1,5 или M22×1,5.

Если в парогенераторе установлен блок-ТЭН (несколько петель на общем фланце), дополнительно понадобятся:

• монтажная длина каждой петли — от точки изгиба до фланца;
• расстояние между осями ветвей каждой петли;
• диаметр фланца и его резьба: G1,5", G2", G3", M48×2, M56×2, M64×3.

Обратите внимание: блок-ТЭН никогда не имеет резьбы G1/2". Через мелкий штуцер физически невозможно пропустить три петли нагревателя. Если в маркировке указан фланец под шестигранник, значит группа резьб — только крупная. При замере старого нагревателя зафиксируйте также длину холодного конца (участок без нагрева) и длину активной зоны. Для первого расчёта достаточно фотографии с линейкой на фоне и шильдика — по ним восстанавливается геометрия до миллиметра.

Пересчёт мощности: звезда 380 В и допуски по ГОСТ 13268-88

Надпись на шильдике «15 кВт» отражает суммарную мощность блока, а не каждого элемента. Для заказа нового ТЭНа нужно сопротивление одной ветви, и оно зависит от схемы соединения.

В парогенераторах стандарта 380 В чаще всего применяется звезда: три элемента подключаются к трём фазам с общей нейтралью, и на каждый элемент приходит фазное напряжение 220 В. Сопротивление ветви считается по формуле:

R = U_ф² / P_эл = U_линейного² / (3 × P_эл)

Пример: блок состоит из трёх элементов по 3 кВт, линейное напряжение 380 В. Сопротивление каждого элемента:

R = 220² / 3000 ≈ 16,1 Ом

Линейный ток при общей мощности блока 9 кВт:

I = P_общ / (√3 × U_лин) = 9000 / (1,73 × 380) ≈ 13,7 А

Для одноэлементного ТЭНа, включённого на 220 В однофазно, формула упрощается: R = U² / P, например для 2,5 кВт — R = 220² / 2500 ≈ 19,4 Ом.

По ГОСТ 13268-88 допуск по мощности нового ТЭНа составляет +5/−10%, соответственно допуск по сопротивлению — несимметричный от −4% до +11%. То есть расчётное значение 16,1 Ом может фактически быть в диапазоне 14,3–16,8 Ом. Это нормальная производственная погрешность, и она не влияет на рабочие характеристики парогенератора при условии, что подобрана правильная плотность мощности.

Перед измерением сопротивления старого ТЭНа омметром обязательно: отключить питание, слить воду из камеры, снять перемычки. Иначе вы измерите суммарное сопротивление ветвей, а не одного элемента, и заказчик получит блок не той мощности.

Материалы оболочки под воду и пар

Выбор марки стали для парогенераторного ТЭНа определяется составом воды и температурой пара. В таблице ниже — сопоставление распространённых марок с их аналогами по ГОСТ и рекомендуемые среды.

Для типовой котельной на городской воде оптимален AISI 304 (08Х18Н10). Если вода из скважины с повышенным хлоридным фоном — используйте цельнотянутую трубу 12Х18Н10Т: она стойка к питтинговой коррозии, которая возникает при локальном перегреве под накипью. Пищевое производство (пастеризация, стерилизация) требует цельнотянутой нержавейки: сварной шов на трубе — концентратор напряжений при циклическом нагреве, риск трещин там в разы выше.

Внутри ТЭНа — нихромовая спираль в магнезитовой засыпке (периклаз). При расчёте технолог подбирает шаг намотки спирали так, чтобы температура проволоки не превышала 1000–1100 °C при заданной плотности мощности на поверхности. Поэтому не стоит заказывать «ТЭН мощнее, чем был» на те же габариты: вырастет поверхностная нагрузка, перегреется периклаз, спираль замкнёт на оболочку.

Как заказать ТЭН для парогенератора в Москве

Производство находится в Миассе (Челябинская область), отгрузка в Москву — транспортной компанией 3–5 дней после готовности. Минимальная партия — 1 штука, срок типового ТЭНа — 5–10 дней. Для запуска заказа не нужен чертёж в CAD — достаточно работающего старого нагревателя или его фрагмента:

1. Пришлите фото старого ТЭНа с линейкой у поверхности.
2. Укажите среду (вода, пар, подготовленный конденсат), рабочую температуру и напряжение.
3. Технолог пересчитает мощность по плотности Вт/см², выберет материал оболочки.
4. Согласуете чертёж и получите ТЭН с резьбой и длиной точно под вашу камеру парогенератора.

Серийный нагреватель из розничного каталога редко совпадает с парогенератором по всем трём параметрам одновременно: длина, мощность, резьба фланца. Изготовление по образцу снимает это ограничение. Пример из практики: на парогенераторе 60 кВт стоял блок из шести ТЭНов по 10 кВт длиной 850 мм. При замене на серийный аналог 12 кВт с тем же диаметром оболочки плотность мощности выросла с 8 до 12 Вт/см², и через четыре месяца появились микротрещины на оболочке. После пересчёта изготовили блок 6 × 8 кВт с активной длиной 1100 мм (габариты камеры позволяли) — удельная нагрузка снизилась до 7,2 Вт/см², температура оболочки упала на 40–60 °C, наработка на отказ выросла в 2,5 раза.

Если парогенератор вышел из строя и нужно заменить нагреватель — снимите его, замерьте длину, диаметр и резьбу, сфотографируйте шильдик и отправьте данные на расчёт. Технолог вернёт уточнённую мощность под ваш контур и срок изготовления в течение рабочего дня.
