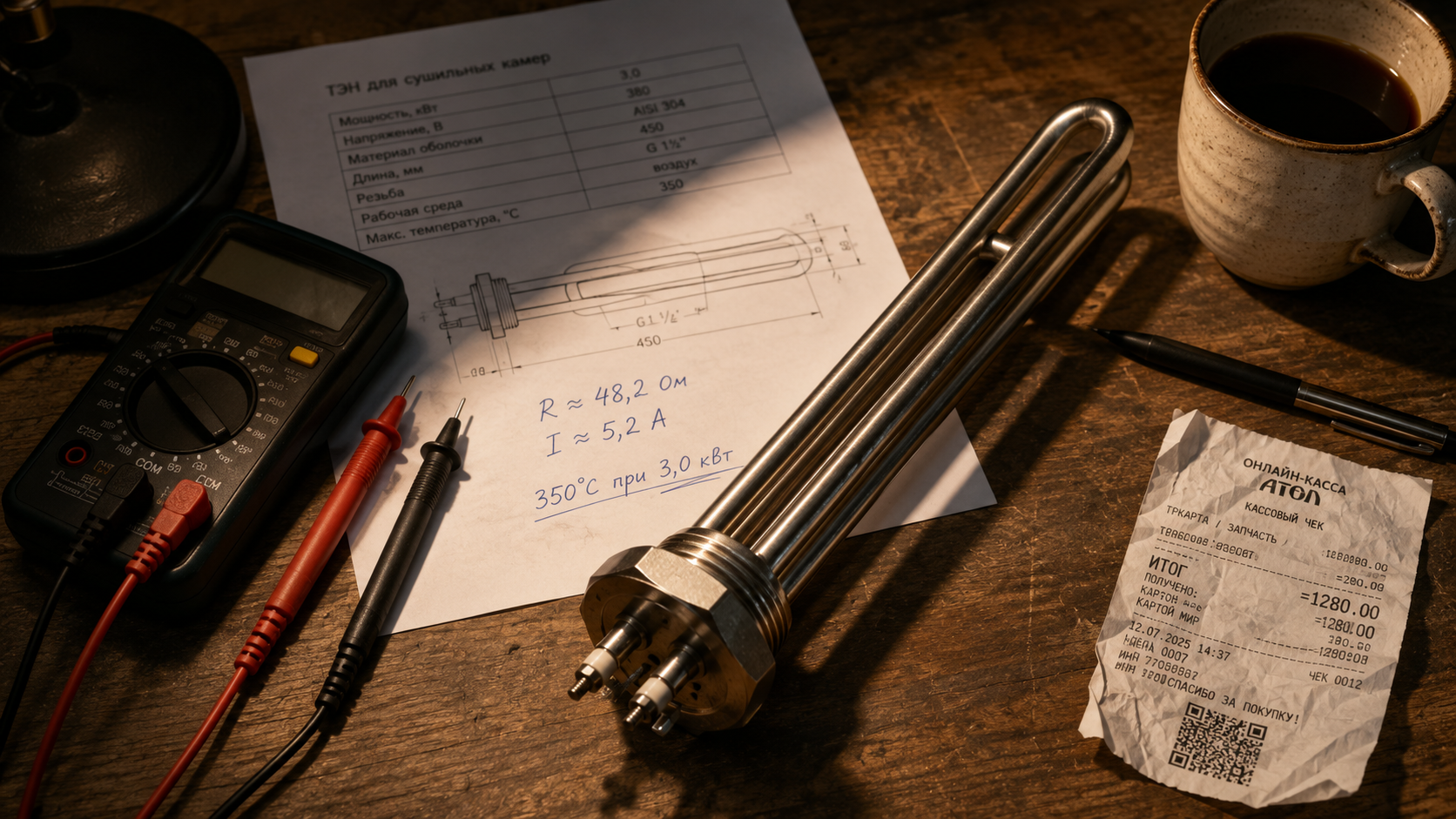

ТЭН для сушильной камеры: как подобрать нагреватель под промышленную сушку
Сушильная камера — один из самых энергоёмких узлов на производстве. Пищевое оборудование, деревообработка, покрасочные линии, текстильные цеха — везде стоит задача удалить влагу с заданной скоростью. Нагреватель в такой камере работает в агрессивной среде: высокая температура, конденсат, испарения кислот или щелочей. Серийный водяной ТЭН на 1.5 кВт здесь не подходит — нужен промышленный нагреватель, рассчитанный на мощность от 3 до 90 кВт, трёхфазное питание 380 В и корпус из нержавейки, устойчивой к коррозии.
В этой статье разберём, как рассчитать параметры ТЭНа для сушильной камеры, какие материалы выбрать и почему заказ по чертежу выгоднее покупки готового типового нагревателя.
Параметры нагревателя: мощность, напряжение, схема включения
Основной расчёт для любого ТЭНа — по формуле R = U² / P. Для однофазной сети 220 В и мощности 10 кВт сопротивление составит: 220² / 10000 = 4.84 Ом. Но в промышленных сушильных камерах используют трёхфазную сеть 380 В, что снижает ток и позволяет применять нагреватели большей мощности без перегрузки проводки.
При подключении блок-ТЭНа по схеме «звезда» линейный ток рассчитывают как I = P / (√3 × U_линейного). Для блока 30 кВт: 30000 / (1.73 × 380) ≈ 45.6 А. Сопротивление каждой ветви: 380² / 10000 = 14.44 Ом (при трёх равных элементах по 10 кВт).
ГОСТ 13268-88 допускает отклонение фактической мощности от номинальной в пределах +5/−10 %. Это значит, что сопротивление ТЭНа может быть выше расчётного на 4 % (при нижнем допуске) или ниже на 11 % (при верхнем). Поэтому при проектировании сушильной камеры закладывают запас по току и сечению кабеля.
Материалы корпуса: таблица выбора для агрессивных сред
В сушильной камере нагреватель контактирует с воздухом, паром, иногда с парами кислот (например, при сушке химических реагентов). Корпус ТЭНа должен быть стоек к коррозии при температурах 150–300 °C. Основные варианты:
| Марка стали (зарубежная) | Российский аналог (ГОСТ) | Рабочая среда | Макс. температура корпуса |
|---|---|---|---|
| AISI 304 | 08Х18Н10 | Вода, пар, нейтральные газы | 200 °C |
| AISI 321 | 08Х18Н10Т | Пар, влажный воздух, слабокислотные среды | 250 °C |
| AISI 316 | 10Х17Н13М2 | Химически активные среды, кислоты | 250 °C |
| AISI 316L | 03Х17Н14М2 | Сварные конструкции, среды с хлоридами | 200 °C |
| Inconel 600 | ХН78Т | Высокотемпературные газы, щёлочи | 400 °C |
| Incoloy 800 | ХН32Т | Перегретый пар, сухой воздух | 350 °C |
Для сушильных камер общего назначения (пищевое производство, деревообработка) достаточно AISI 304 (08Х18Н10). Если в среде есть пары соляной или серной кислоты — нужен AISI 316 (10Х17Н13М2). Для сушки с перегревом пара до 350 °C применяют Incoloy 800 (ХН32Т).
Конструктивные особенности: фланцы, крепления, защита
В сушильной камере нагреватель монтируют через стенку корпуса. Для этого используют фланец или штуцер. Блок-ТЭН (несколько нагревательных элементов в одном корпусе) оснащают фланцем с крупной резьбой: G1.5", G2", G3", M48×2, M56×2, M64×3. Резьба рассчитана под ключ-шестигранник — это обеспечивает герметичность при монтаже через стенку камеры.
Одиночные ТЭНы для сушильных камер (например, для малых объёмов или зонального нагрева) могут иметь штуцер с мелкой резьбой: G1/2", G3/4", M14×1.5, M22×1.5. Но для мощностей свыше 5 кВт на один элемент используют только блок-ТЭНы с фланцем.
Важный параметр — степень защиты от влаги и пыли. Для сушильных камер с конденсатом (например, при сушке древесины или текстиля) рекомендуют IP65 или IP68. Для взрывоопасных сред (сушка спиртосодержащих продуктов) — взрывозащита Ex-d в соответствии с требованиями к оборудованию для взрывоопасных зон.
Пример расчёта: сушильная камера для пиломатериалов
Исходные данные: объём камеры 50 м³, начальная влажность древесины 60 %, конечная 12 %, температура сушки 80 °C, время цикла 72 часа. Требуется подобрать нагреватель.
Расчёт: масса влаги к удалению ≈ 15 тонн. Теплота парообразования 2260 кДж/кг. Общая энергия: 15 000 × 2260 = 33 900 000 кДж. За 72 часа (259 200 секунд) средняя мощность: 33 900 000 / 259 200 ≈ 130 кВт. С учётом теплопотерь и КПД 85 % — устанавливаем блок-ТЭН на 150 кВт.
Было/стало: раньше использовали три блока по 50 кВт с AISI 304 (08Х18Н10), каждый размером 1200×200 мм. После перехода на один блок-ТЭН на 150 кВт с AISI 321 (08Х18Н10Т) и фланцем G3" — сократили количество точек подключения, упростили монтаж и повысили коррозионную стойкость в парах влаги.
Почему заказ по чертежу выгоднее готового типового ТЭНа
Типовые нагреватели из каталогов имеют фиксированные размеры, резьбу и мощность. В сушильной камере часто требуется:
- точная длина под габарит шкафа или канала;
- мощность, не совпадающая со стандартным рядом (например, 27 кВт вместо 30);
- нестандартный фланец под имеющееся отверстие;
- материал корпуса под конкретную среду (AISI 316 (10Х17Н13М2) для кислот, Inconel 600 (ХН78Т) для высоких температур).
Серийные ТЭНы рассчитаны на усреднённые условия — вода до 80 °C, воздух до 150 °C. В сушильной камере они быстро выходят из строя из-за перегрева, коррозии или несоответствия мощности. Заказ по чертежу позволяет получить нагреватель, который работает ровно под вашу задачу: длина, резьба, мощность, материал — всё подбирается под техзадание. Минимальная партия — 1 штука, срок изготовления 5–10 дней.
Часто задаваемые вопросы
Если вам нужен ТЭН для сушильной камеры под конкретные параметры — мощность, длина, резьба, материал корпуса — отправьте техзадание или фотографию старого нагревателя. Изготовим по чертежу от 1 штуки за 5–10 дней.
Нужен ТЭН под вашу задачу?
Опишите параметры — мощность, длину, среду, резьбу. Подберём из стандартного ряда или сделаем под чертёж от 1 штуки.
