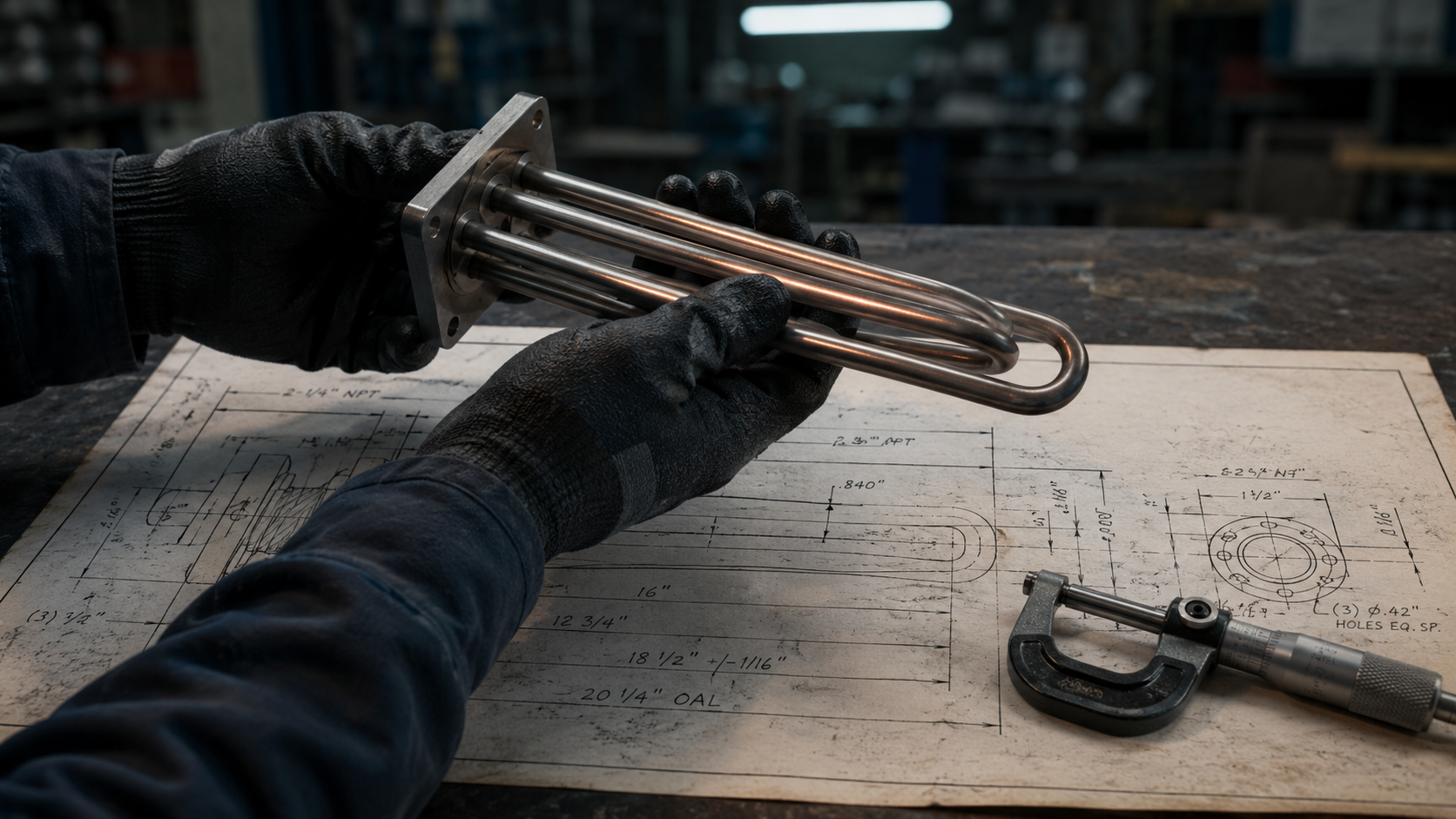

ТЭН для термопластавтомата (ТПА): изготовление под чертёж в Москве
Почему серийный ТЭН не подходит для ТПА
Термопластавтомат (ТПА) — это прецизионное оборудование, где температура каждой зоны цилиндра влияет на усадку, текучесть и качество готового изделия. Серийные ТЭНы с фиксированными мощностями и типовыми габаритами не учитывают тепловой расчёт конкретной машины: длину зон подогрева, диаметр цилиндра, материал перерабатываемого полимера (ПЭ, ПП, АБС, ПА, ПК). Стандартный ТЭН мощностью 2,5 кВт на 230 В может давать неравномерный нагрев — перегрев в центре и холодные края по длине цилиндра. Решение — изготовление ТЭНа по чертежу заказчика с точным подбором удельной поверхностной мощности (Вт/см²) под конкретную зону ТПА.
Конструкция и материалы ТЭНа для ТПА
ТЭН для термопластавтомата — это трубчатый электронагреватель с жёсткими требованиями к изоляции и коррозионной стойкости. Стандартная конструкция:
- Тубулярный корпус из нержавеющей стали AISI 321 (08Х18Н10Т) — жаростойкий сплав, работающий до 600 °C на воздухе.
- Внутренняя спираль из нихрома Х20Н80, запрессованная в периклаз (магнезит MgO) — обеспечивает теплопередачу и электрическую изоляцию.
- Выводные контакты: резьбовые шпильки M4/M5 под клеммные колодки ТПА.
- Форма: прямая, U-образная, W-образная — по конфигурации цилиндра.
Для машин, работающих с агрессивными полимерами (ПВХ, фторопласты), используется AISI 316 (10Х17Н13М2) — устойчив к выделяющемуся хлору и кислотам.
Расчёт мощности ТЭНа для зоны цилиндра ТПА
Мощность ТЭНа для ТПА рассчитывается по формуле теплового баланса зоны, но начальная оценка идёт через удельную поверхностную мощность (УПМ) — отношение мощности к площади поверхности трубки. Для цилиндров ТПА УПМ не должна превышать 8–10 Вт/см² при работе до 350 °C. Пример расчёта:
Исходные данные: зона цилиндра длиной 400 мм, диаметр 120 мм, требуется нагрев до 280 °C для полипропилена. Площадь поверхности одного прямого ТЭНа диаметром 12 мм и длиной 400 мм: S = π × d × L = 3,14 × 1,2 см × 40 см ≈ 150 см². При УПМ 8 Вт/см² мощность одного элемента: P = 150 × 8 = 1200 Вт = 1,2 кВт. Для зоны нужно 3–4 таких элемента, соединённых в звезду на 380 В.
| Параметр | Значение | Примечание |
|---|---|---|
| Диаметр трубки ТЭНа | 10–14 мм | Стандарт для ТПА |
| Удельная поверхностная мощность | 6–10 Вт/см² | Для температур до 350 °C |
| Материал оболочки | AISI 321 (08Х18Н10Т) | Жаростойкий до 600 °C |
| Материал оболочки (химстойкий) | AISI 316 (10Х17Н13М2) | Для ПВХ, фторопластов |
| Напряжение питания | 220–380 В | Однофазное / трёхфазное |
| Тип соединения | Звезда / треугольник | По схеме ТПА |
Изготовление по чертежу: ключевые параметры для заказа
При заказе ТЭНа для термопластавтомата в Москве передайте в техзадание:
- Габаритный чертёж — длина активной зоны, полная длина, диаметр трубки, радиус гиба (для U-образных).
- Мощность и напряжение — например, 3 кВт на 380 В для зоны 2.
- Тип выводов — резьбовые шпильки, плоские клеммы или кабель с наконечниками.
- Среда нагрева — воздух (цилиндр ТПА), масло (термопластавтомат с масляным обогревом) или агрессивный газ.
- Крепёж — хомуты, прижимные пластины, фланец под резьбу (G1.5", M48×2).
Пример: для ТПА KraussMaffei KM 150-3900 потребовался ТЭН мощностью 2,4 кВт на 220 В с длиной активной части 320 мм и выводом под кабель 1,5 м — изготовлено за 7 дней по присланному фото сгоревшего элемента.
ГОСТ 13268-88 и контроль качества
Все ТЭНы для ТПА изготавливаются по ГОСТ 13268-88. Ключевые допуски:
- Отклонение мощности: +5 / −10 % от номинала. Соответственно, допуск по сопротивлению несимметричный: −4 / +11 %.
- Сопротивление изоляции в холодном состоянии — не менее 20 МОм.
- Испытание на пробой: 1500 В, 50 Гц, 1 минута.
Перед установкой ТЭНа в ТПА обязательно измерьте сопротивление мультиметром: обесточьте оборудование, отключите перемычки, проверьте целостность спирали. Формула для однофазного элемента: R = U² / P. Например, для ТЭНа 2,4 кВт на 220 В: R = 220² / 2400 ≈ 20,2 Ом. Если прибор показывает обрыв (бесконечность) — элемент бракован.
Почему заказывать ТЭН для ТПА в Москве выгоднее, чем покупать складской
Складские ТЭНы — это компромисс: они рассчитаны на усреднённые условия. Под ваш ТПА нужен точный подбор длины, мощности и материала. Изготовление под заказ от 1 штуки даёт:
- Точную геометрию под посадочное место — исключаются зазоры и перегрев краёв.
- Оптимальную УПМ — продлевает ресурс ТЭНа (до 8000–12000 часов в зависимости от режима).
- Совместимость с системой управления — термопара типа K (хромель-алюмель) встраивается в зону нагрева.
Минимальная партия — 1 шт., срок изготовления типового ТЭНа — 5–10 рабочих дней. Доставка по Москве — транспортной компанией или самовывоз.
