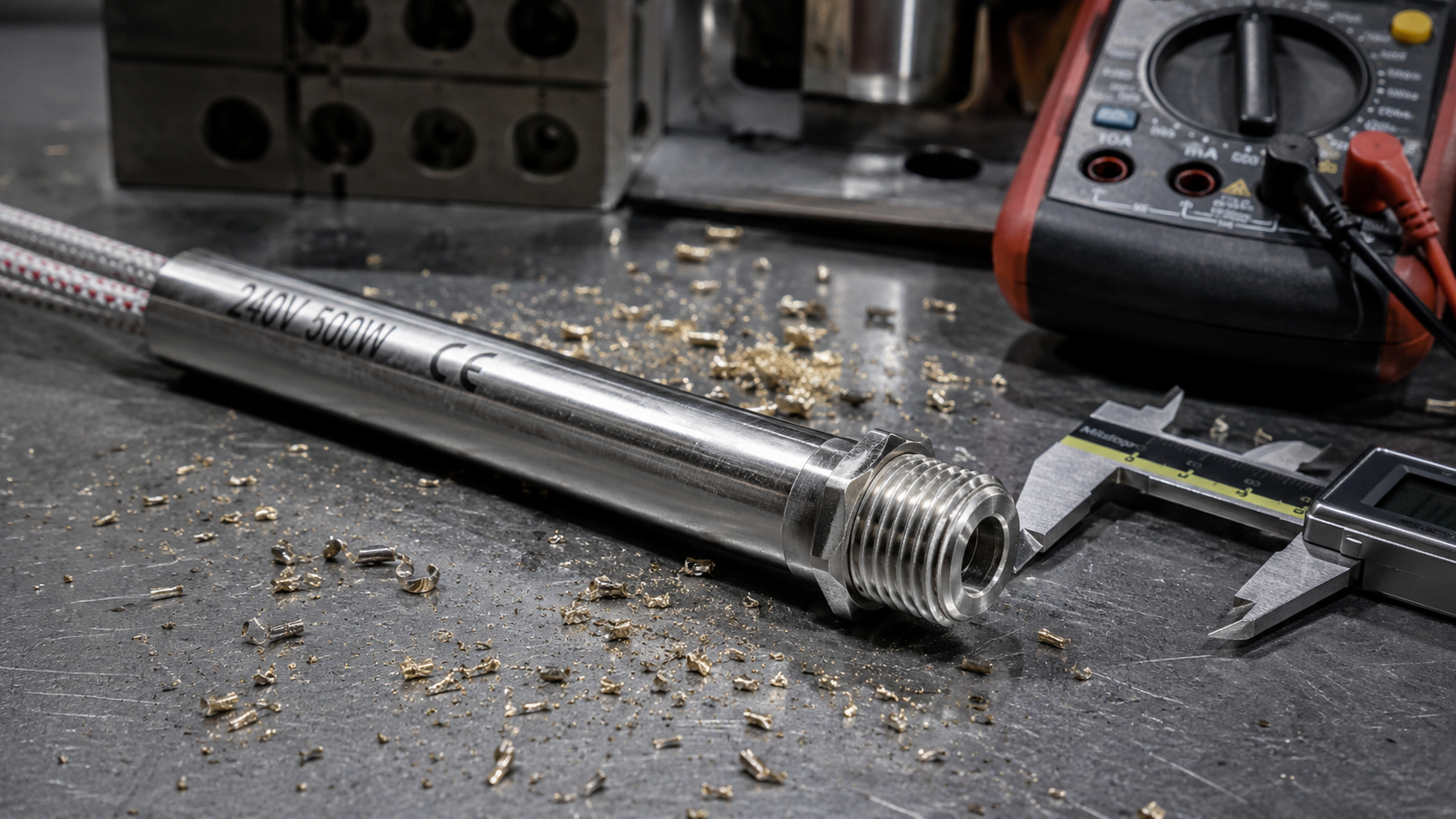

ТЭН для нагрева масла и теплоносителя: расчёт, материалы, изготовление под задачу
Удельная теплоёмкость трансформаторного масла — 1,88 кДж/(кг·°C), что вдвое ниже, чем у воды. Это означает, что при равной мощности ТЭН масло нагревается быстрее, но отводить тепло от поверхности нагревателя оно хуже. Для инженера, проектирующего масляную ванну, термопластавтомат или теплообменник с органическим теплоносителем, выбор ТЭНа — не вопрос «купить готовый», а задача расчёта удельной поверхностной мощности и подбора коррозионностойкого сплава.
Почему масло диктует другие правила нагрева
Вода при кипении интенсивно перемешивается конвекцией и отводит тепло от ТЭНа. Масло и высокотемпературные органические теплоносители (ВОТ) при локальном перегреве образуют на поверхности нагревателя слой кокса — так называемый «коксовый пирог». Теплопроводность кокса (0,1–0,3 Вт/(м·°C)) в 200 раз ниже, чем у нержавеющей стали AISI 304 (08Х18Н10). Результат — перегрев спирали внутри ТЭНа, её перегорание и аварийная остановка линии.
Поэтому для масляных сред критичен параметр удельной поверхностной мощности (Вт/см²). Для воды допускается 8–12 Вт/см², для масла — максимум 2,5–4 Вт/см² при естественной конвекции и до 5–6 Вт/см² при принудительной циркуляции.
Расчёт мощности и сопротивления: что меняется для масла
ТЭН для теплоносителя считается по той же базовой формуле, что и водяной, но с поправкой на вязкость и теплопроводность среды:
P = (m × c × ΔT) / (t × η), где:
- m — масса масла, кг;
- c — удельная теплоёмкость (1,6–2,1 кДж/(кг·°C) в зависимости от марки);
- ΔT — разница начальной и рабочей температуры, °C;
- t — время нагрева, ч;
- η — КПД (0,85–0,92 для масляных систем с учётом теплопотерь).
После определения общей мощности (P) рассчитывается сопротивление элемента для однофазной сети 220 В:
R = U² / P.
Для трёхфазной нагрузки 380 В (звезда):
I_линейный = P / (√3 × U_линейного), R на ветвь = U_линейного² / P_элемента.
ГОСТ 13268-88 допускает отклонение мощности +5/−10 %, что даёт несимметричный допуск по сопротивлению −4/+11 %. При заказе ТЭНа под чертёж это учитывается: если вам нужно ровно 6 кВт на масляную ванну, изготовитель подбирает спираль так, чтобы номинал попал в этот диапазон, а не «округлил до 6,5 кВт» из серийного каталога.
Материалы корпуса: не вся нержавейка подходит для масла
| Среда / Температура | Марка стали (международная) | Аналог ГОСТ | Примечание |
|---|---|---|---|
| Масло до 120 °C (слабая кислотность) | AISI 304 | 08Х18Н10 | Стандартный выбор для трансформаторного масла |
| Масло до 250 °C, термомасло (с вязкими фракциями) | AISI 321 | 08Х18Н10Т | Титан в составе препятствует межкристаллитной коррозии при циклическом нагреве |
| Высокотемпературные ВОТ до 400 °C | AISI 316 | 10Х17Н13М2 | Молибден снижает риск коксования на стенках ТЭНа |
| Агрессивные синтетические теплоносители | Inconel 600 | ХН78Т | Для сред с хлоридами и серой; удельная мощность ≤3 Вт/см² |
Для масляных ТЭНов также применяются фланцы из латуни (для давлений до 16 бар) или нержавеющей стали (для высоких температур). Резьба штуцера для одиночного масляного ТЭНа — мелкая: G1/2", G3/4", M14×1,5 или M22×1,5. Для блок-ТЭНов (несколько петель в одном корпусе) — крупная фланцевая резьба G1,5", G2", G3", M48×2, M56×2, M64×3.
Типовые ошибки при подборе масляного ТЭНа
- Завышение удельной мощности. Взяв серийный водяной ТЭН на 6 кВт (10 Вт/см²) для масла, вы получите перегрев поверхности до 500 °C, коксование и выход из строя за 200–300 часов. Для масла нужно 2,5–4 Вт/см², то есть длина элемента должна быть в 2–3 раза больше.
- Игнорирование вязкости при пуске. Холодное масло (например, И-40А) при +10 °C имеет вязкость 200–400 сСт — почти как мёд. ТЭН должен работать с пониженным напряжением на разогреве (через ШИМ-регулятор или ступенчатый пуск), иначе локальный перегрев неизбежен.
- Отсутствие гильзы под термопару. Для контроля температуры масла в зоне нагрева требуется гильза из AISI 321 (08Х18Н10Т) или AISI 316 (10Х17Н13М2) под термопару типа K (хромель-алюмель). Без неё система управления не видит реального нагрева стенки ТЭНа.
Пример расчёта: масляная ванна объёмом 500 л
Исходные данные: масло индустриальное И-20А, плотность 880 кг/м³, c = 1,9 кДж/(кг·°C), нагрев с +15 °C до +120 °C за 4 часа, теплопотери 15 %.
Расчёт: m = 500 × 0,88 = 440 кг. P = (440 × 1,9 × 105) / (4 × 3600 × 0,85) ≈ 7,2 кВт. Удельная мощность при длине активной части 800 мм и диаметре трубки 12,5 мм (площадь ≈ 314 см²) = 7200 / 314 ≈ 22,9 Вт/см² — недопустимо для масла. Увеличиваем длину до 2000 мм (площадь ≈ 785 см²) → 7200 / 785 ≈ 9,2 Вт/см² — всё ещё много. Оптимально: 2 ТЭНа по 3,6 кВт длиной 2000 мм (4,6 Вт/см²) с принудительной циркуляцией масла насосом. Материал корпуса — AISI 321 (08Х18Н10Т), фланец — G2" (крупная резьба).
Производство по чертежу: почему серийный вариант часто проигрывает
Сетевые магазины предлагают масляные ТЭНы фиксированных мощностей (2,5 кВт, 5 кВт, 7,5 кВт) с резьбой G1/2" или G3/4". Для промышленной задачи — например, подогрев масла в баке гидростанции с фланцем DN65 — такой ТЭН не подходит ни по геометрии (длина не влезает в бак), ни по мощности (нужно ровно 4,2 кВт под расчёт).
На производстве ТЭН-Миасс (г. Миасс, Челябинская область) изготавливают масляные ТЭНы по чертежу, по фотографии старого нагревателя или по размерам. Минимальная партия — 1 штука. Срок изготовления типового ТЭНа — 5–10 дней. Это позволяет получить элемент с точной мощностью под объём бака, с нужной длиной активной части и резьбой под существующий фланец, а не подгонять готовый «как получится».
Для сред с температурой выше 200 °C применяется спираль из нихрома (Х20Н80) в магнезитовой засыпке (периклаз) — это классическая конструкция трубчатого электронагревателя, отработанная десятилетиями. Если среда требует взрывозащиты (например, масло в насосной станции нефтепродуктов), ТЭН изготавливается в исполнении Ex-d с гермовыводом IP65/IP68.
При заказе масляного ТЭНа укажите: рабочую температуру, марку масла или теплоносителя, напряжение (220/380 В), схему подключения (звезда/треугольник), требуемую мощность и длину активной части. Если есть старый нагреватель — достаточно фото с линейкой и данных на шильдике.
