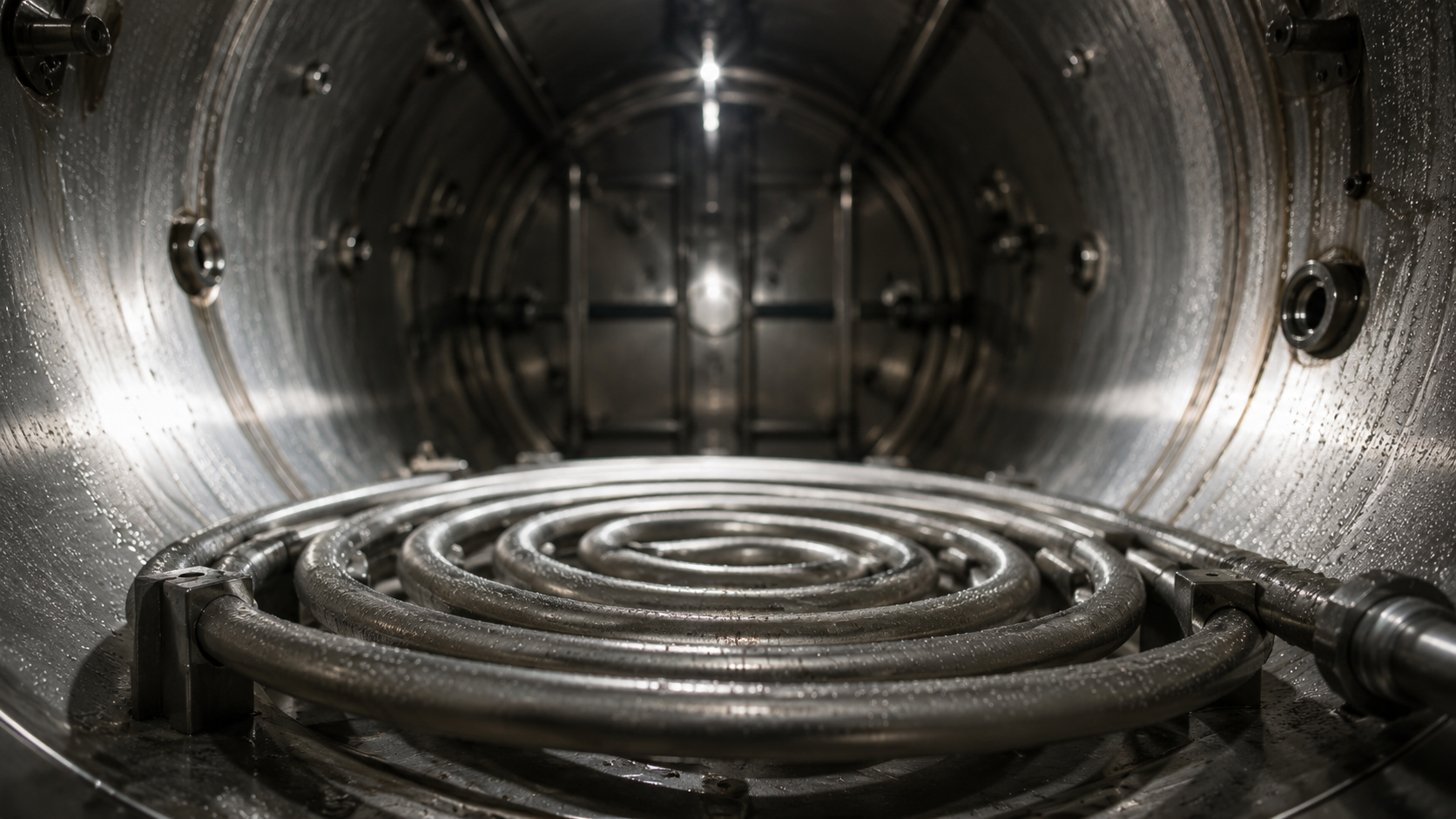

ТЭН для нефтегазового оборудования: расчёт, материалы и требования к поставке в Москве
Нагрев технологических сред в нефтегазовой отрасли — это работа с агрессивными жидкостями, высоким давлением и взрывоопасными зонами. Для НПЗ, установок подготовки нефти и газораспределительных пунктов стандартный водяной ТЭН из магазина сантехники не подходит. Здесь требуются нагреватели, изготовленные под конкретную среду, мощность и геометрию аппарата. Разберём, как рассчитать параметры, выбрать марку стали и оформить поставку в Москве.
Особенности нагревателей для нефтегазового сектора
Нагреватели для НПЗ и газовых объектов работают в средах, где обычная нержавейка AISI 304 (08Х18Н10) разрушается за недели. Типовые задачи:
- подогрев нефти в резервуарах и трубопроводах (вязкость, парафины);
- нагрев мазута, битума, гудрона;
- поддержание температуры в ёмкостях с водогазовым конденсатом;
- антиобледенение запорной арматуры и газовых редукторов.
Главные отличия от бытовых ТЭНов:
- Взрывозащита — корпус Ex-d, IP65/IP68;
- Материал трубки — AISI 321 (08Х18Н10Т) для сернистых сред, AISI 316 (10Х17Н13М2) для хлоридов, Inconel 600 (ХН78Т) для высокотемпературных агрессивных жидкостей;
- Фланцы — стальные, под ключ-шестигранник, резьба G2″, G3″, M56×2;
- Термопары — тип K (хромель-алюмель) или J (железо-константан) для контроля температуры в зоне нагрева.
Расчёт мощности и сопротивления для трёхфазной сети
В нефтегазовом оборудовании чаще всего используется трёхфазная сеть 380 В. Рассчитать ТЭН на 30 кВт для подогрева нефти в блочной котельной можно по формулам:
I_линейный = P / (√3 × U_линейного) — ток на фазу;
R на ветвь = U_линейного² / P_элемента — сопротивление одной спирали.
Пример: для 30 кВт, 380 В, звезда:
- Ток на фазу: 30000 / (1,73 × 380) ≈ 45,6 А;
- Сопротивление одной ветви (3 элемента по 10 кВт): 380² / 10000 = 14,44 Ом.
По ГОСТ 13268-88 допуск по мощности +5/−10%, что даёт несимметричный допуск по сопротивлению −4/+11%. При заказе под чертёж это учитывается: завод подбирает спираль так, чтобы при холодном замере сопротивление было в пределах расчётного с поправкой на температурный коэффициент нихрома.
Материалы трубок и фланцев: выбор под среду
| Среда / условия | Марка трубки (зарубежная) | ГОСТ-аналог | Макс. температура |
|---|---|---|---|
| Вода, пар, масло (нейтральные) | AISI 304 | 08Х18Н10 | 200 °C |
| Нефть с сероводородом, мазут | AISI 321 | 08Х18Н10Т | 400 °C |
| Среды с хлоридами (пластовые воды) | AISI 316 | 10Х17Н13М2 | 300 °C |
| Высокотемпературные агрессивные жидкости | Inconel 600 | ХН78Т | 600 °C |
| Газовые среды, сухой нагрев | AISI 304 / Incoloy 800 | 08Х18Н10 / ХН32Т | 500 °C |
Фланцы для блок-ТЭНов (ТЭНБ) используют сталь 20 или 09Г2С с резьбой G2″, G3″ или M56×2. Для взрывозащищённых исполнений — дополнительная обработка корпуса и герметизация выводов.
Почему серийный ТЭН не подходит для НПЗ
Типовой ТЭН на 6 кВт с резьбой G1 1/4″ не рассчитан на давление 16 атм и температуру 350 °C. На практике заказчик присылает техзадание с параметрами:
- мощность — ровно 45 кВт (не 44, не 50 — под тепловой баланс);
- длина трубки — 1200 мм, диаметр — 12 мм;
- фланец — G2″ под ключ-шестигранник;
- материал — AISI 321 (08Х18Н10Т);
- наличие термопары в гильзе.
Изготовление под чертёж от 1 штуки решает проблему: завод наматывает спираль точно под заданное сопротивление, подбирает длину трубки под габарит аппарата и ставит нужный фланец. Срок изготовления — 5–10 дней. Для Москвы это особенно актуально: не нужно искать складской аналог, который «почти подходит».
Как оформить заказ в Москве с доставкой
Чтобы получить ТЭН для нефтегазового оборудования, работающий без сбоев, достаточно:
- Предоставить чертёж или фотографию старого нагревателя с размерами.
- Указать среду (нефть, мазут, газовый конденсат) и максимальную температуру.
- Определить тип взрывозащиты (Ex-d, IP65).
- Рассчитать мощность по формуле P = U² / R (для однофазного) или по трёхфазной схеме.
Производство ТЭН-Миасс (г. Миасс) отгружает заказы в Москву транспортными компаниями. Партия — от 1 шт. При заказе по фото старого ТЭНа достаточно прислать снимки с линейкой — специалисты восстановят геометрию и подберут материал трубки.
Пример из практики: Для подогрева нефти на НПЗ в Московской области требовался блок-ТЭН 30 кВт, 380 В, с фланцем G2″. Серийные образцы имели мощность 25 кВт (мало) или 36 кВт (перегрузка). Изготовили под чертёж: трубка AISI 321 (08Х18Н10Т), длина 1500 мм, сопротивление на ветвь 14,5 Ом. Срок — 7 дней. На объекте нагреватель работает третий сезон без замены.
Для подбора нагревателя под вашу задачу отправьте техзадание или фото старого ТЭНа на почту — инженеры ТЭН-Миасс изготовят точную копию с нужной мощностью, материалом и взрывозащитой.
