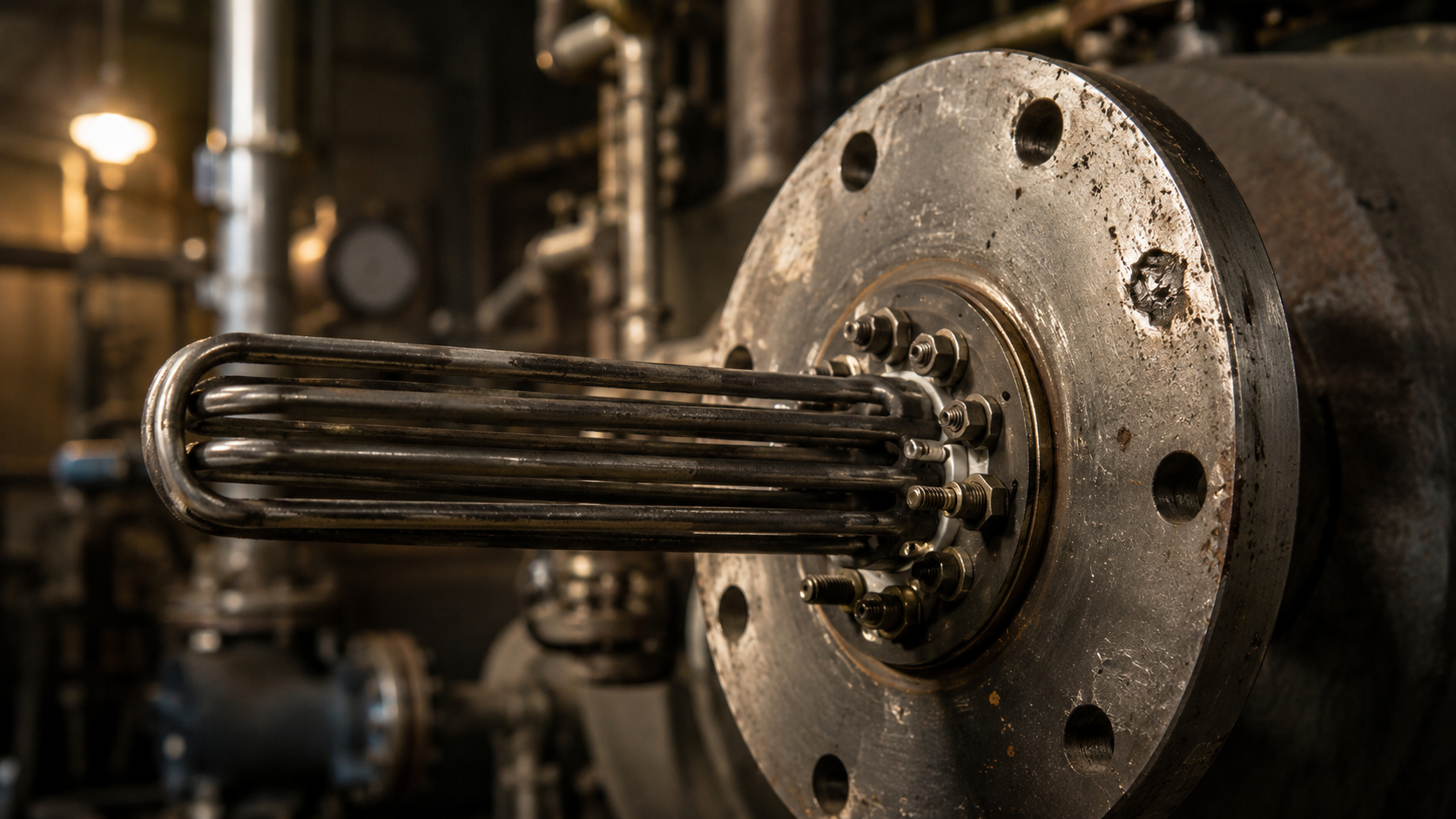

ТЭН для пищеварочного котла: подбор мощности, материалов и геометрии под технологическую задачу

Пищеварочный котел — оборудование, работающее в жёстком цикле: нагрев, кипячение, томление, мойка. Температура среды (вода, бульон, молочная сыворотка, масло) достигает 100–120 °C, а при варке под давлением — до 140 °C. Контакт с пищевыми кислотами и щелочными моющими средствами исключает использование углеродистой стали. ТЭН для такого котла должен быть изготовлен из коррозионно-стойкого сплава, иметь точную мощность под объём бака и геометрию, совместимую с существующим фланцевым узлом. Рассмотрим инженерные критерии выбора и расчёта.

Параметры нагрева: мощность, напряжение и схема включения

Исходная точка — объём котла и требуемое время выхода на режим. Для стандартного котла 100 л на нагрев воды с 10 °C до 100 °C за 40 минут необходимая мощность составит:

P = (m × c × ΔT) / (t × η)

где m = 100 кг, c = 4,18 кДж/(кг·°C), ΔT = 90 °C, t = 2400 с, η = 0,95.

P ≈ (100 × 4,18 × 90) / (2400 × 0,95) ≈ 16,5 кВт.

На практике мощность округляют вверх до 18 кВт. При трёхфазной сети 380 В (звезда) ток на фазу:

I_линейный = P / (√3 × U_линейного) = 18000 / (1,73 × 380) ≈ 27,4 А.

Сопротивление одного элемента (при трёх равных ветвях) составит:

R_ветви = U_линейного² / P_ветви = 380² / 6000 ≈ 24,1 Ом.

Допуск по ГОСТ 13268-88: мощность +5/−10%, что даёт разброс сопротивления от −4% до +11%. Это критично при параллельном включении нескольких ТЭНов — разбаланс токов может привести к перегрузке одной из фаз.

Материалы корпуса и фланца: стойкость к среде и термоциклам

Среда в пищеварочном котле — не дистиллированная вода. Бульоны содержат органические кислоты, рассолы — хлориды, молочная сыворотка — молочную кислоту. Для таких условий применяют:

• AISI 304 (08Х18Н10) — для воды, пара, нейтральных сред до 200 °C. Дешёвый, но нестойкий к хлоридам выше 50 ppm.
• AISI 321 (08Х18Н10Т) — стабилизированная титаном, выдерживает кратковременные скачки до 400 °C. Рекомендуется для котлов с сухим ходом.
• AISI 316 (10Х17Н13М2) — с молибденом, устойчив к хлоридной коррозии (рассолы, маринады). Оптимален для пищевых котлов с частой мойкой щелочами.
• Inconel 600 (ХН78Т) — для агрессивных сред (концентрированные кислоты, высокотемпературное масло). Применяется в автоклавах и пастеризаторах.

Фланец — латунный или стальной (нержавеющий). Латунь дешевле, но при термоциклах (нагрев до 120 °C — охлаждение до 20 °C) возможно ослабление резьбы. Для котлов с частотой циклов более 10 раз в смену предпочтителен стальной фланец из AISI 304 (08Х18Н10) или AISI 316 (10Х17Н13М2).

Геометрия и присоединение: блок-ТЭН или одиночный элемент

Пищеварочные котлы комплектуются либо блок-ТЭНами (несколько петель в одном фланце), либо одиночными штуцерными ТЭНами. Выбор зависит от конструкции крышки или боковой стенки.

• Блок-ТЭН (ТЭНБ) — до 6 петель на фланце. Резьба фланца: G1.5", G2", G3", M48×2, M56×2, M64×3. Мощность — от 6 до 90 кВт. Применяется в котлах объёмом от 60 л.
• Одиночный ТЭН — одна петля, резьба штуцера: G1/2", G3/4", M14×1.5, M22×1.5. Мощность — до 3 кВт. Используется в малых котлах (до 30 л) или как дополнительный подогрев.

Длина трубки должна быть меньше внутреннего диаметра котла на 20–30 мм — для свободной циркуляции жидкости и предотвращения локального перегрева.

Типовые отказы и их причины: как избежать замены через месяц

Наиболее частые причины выхода ТЭНа в пищеварочном котле — не материал и не мощность, а ошибки монтажа и эксплуатации:

• Перегрев из-за накипи. Вода с жёсткостью >5 мг-экв/л даёт слой карбоната кальция, который работает как теплоизолятор. Спираль перегревается, сопротивление падает, ток растёт — ТЭН прогорает. Решение: установка умягчителя или использование ТЭНа с удельной мощностью не более 8 Вт/см².
• Коррозия под фланцем. Если уплотнительная прокладка не герметична, влага проникает в резьбовое соединение. Латунный фланец окисляется, резьба «прикипает». Рекомендуется использовать паронит или силиконовую прокладку с термостойкостью до 200 °C.
• Обрыв спирали из-за вибрации. В котлах с механической мешалкой (например, варочные котлы с лопастями) ТЭН испытывает динамические нагрузки. В таких случаях требуется увеличенное расстояние между трубками (шаг не менее 18 мм) и усиленная заделка концов в фланец.

Пример из практики: заказчик из Москвы обратился с проблемой — ТЭН на 12 кВт для котла 80 л выходил из строя через 2–3 месяца. Замеры показали, что мощность завышена (фактически 14 кВт из-за допуска по ГОСТ), а длина трубки на 50 мм меньше требуемой, что вызывало локальный перегрев воды и интенсивное парообразование. После изготовления ТЭНа с мощностью 10 кВт, длиной 450 мм и удельной мощностью 6,5 Вт/см² срок службы увеличился до 14 месяцев.

Изготовление под заказ: почему серийный ТЭН не всегда подходит

Розничные ТЭНы для пищеварочных котлов выпускаются с фиксированными параметрами: мощность, длина, резьба. Например, для котла КПЭ-100 предлагается ТЭН на 12 кВт с резьбой G1.5". Однако на практике:

• Котёл может быть модернизирован (увеличен объём, добавлена рубашка охлаждения) — требуется другая мощность.
• Фланец может иметь нестандартную резьбу (M56×2 вместо G2").
• Среда может быть агрессивнее, чем вода (кислый бульон, щелочной раствор для мойки) — нужен AISI 316 (10Х17Н13М2) вместо AISI 304 (08Х18Н10).

Изготовление по техзаданию или по чертежу позволяет точно подобрать:

• мощность под объём и время нагрева (расчёт по формуле выше);
• длину и диаметр трубки под габариты котла;
• материал корпуса под химический состав среды;
• тип резьбы под существующий фланец (латунь или нержавейка);
• наличие термопары типа K (хромель-алюмель) для точного контроля температуры.

Минимальная партия — 1 шт. Срок изготовления типового ТЭНа — 5–10 рабочих дней. При срочном заказе — до 3 дней.
