ТЭН для подогрева на ж/д транспорте: Москва

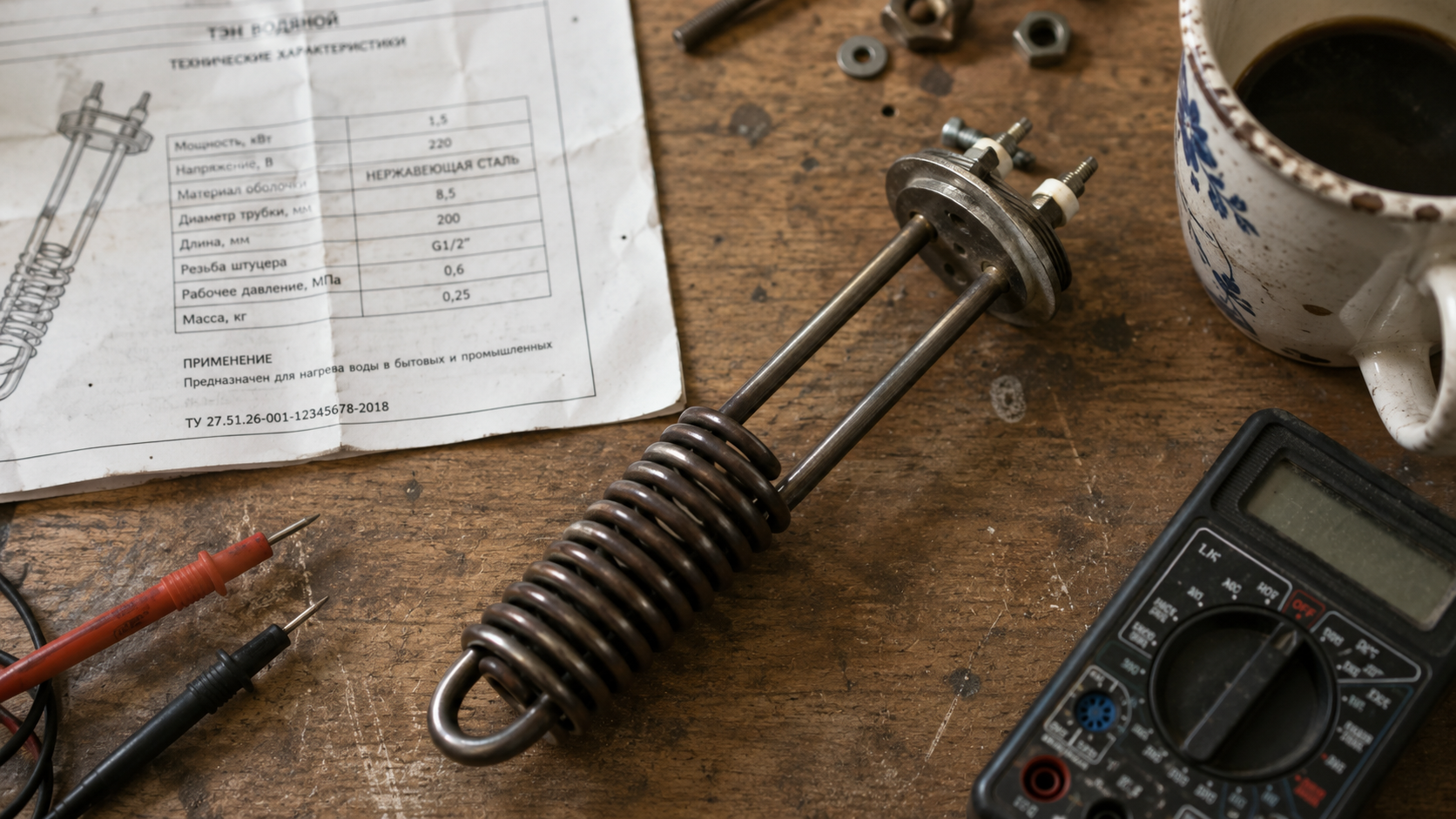

Подогрев масла в редукторе тепловоза, обогрев тамбура пассажирского вагона, поддержание температуры дизельного топлива в баке или антиобледенение пневмосистемы — в железнодорожном транспорте электрические трубчатые нагреватели (ТЭНы) работают в условиях вибрации, перепадов напряжения и агрессивных сред. В Москве и области эксплуатируются тысячи единиц подвижного состава, и для каждого узла требуется свой тип нагревателя с конкретными параметрами. Разберём, как подобрать ТЭН под задачу, какие материалы выдержат реагенты и перепады температур, и почему серийный нагреватель из магазина запчастей почти всегда проигрывает изготовленному под чертёж.

Условия работы ТЭНов на ж/д транспорте

Железнодорожный транспорт — это не только рельсы и колёса, но и десятки систем, где нужен точный нагрев. Нагреватели устанавливают:

• В картеры редукторов и компрессоров — подогрев масла перед пуском при −40 °C.
• В топливные баки дизелей — предотвращение парафинизации солярки.
• В системы обогрева тамбуров, туалетов и служебных помещений вагонов.
• В пневматические системы — подогрев осушителей и клапанов.
• В баки охлаждающей жидкости дизель-генераторов — предпусковой подогрев.

Главные отличия от стационарного промышленного оборудования: жёсткие ограничения по габаритам (высота бака ≤ 200–300 мм, резьбовой патрубок часто стандартизирован), питание от бортовой сети 50 В, 110 В или 220 В постоянного/переменного тока, а также постоянная вибрация до 3g. ТЭН должен сохранять герметичность при ударных нагрузках и не разрушать изоляцию при скачках напряжения до 30 %.

Материалы корпуса: что выдерживает реагенты и вибрацию

Для ж/д транспорта стандартный ТЭН из «чёрной» стали с цинковым покрытием не подходит: антигололёдные реагенты (хлориды) и влага быстро разрушают защиту. На практике применяют три основных типа корпуса:

Для масляных сред (трансмиссионное масло, гидравлика) удельная поверхностная мощность не должна превышать 3–4 Вт/см², иначе образуется нагар и ТЭН перегорает. Для воды и антифриза — до 8–10 Вт/см² при условии протока. Для топлива — не более 2,5 Вт/см².

Геометрия и резьба: почему «с полки» не подходит

В ж/д оборудовании резьбовые присоединительные размеры жёстко регламентированы конструкторской документацией. Для одиночных ТЭНов (одна петля) используются мелкие резьбы: G1/2", G3/4", M14×1.5, M22×1.5. Для блок-ТЭНов (несколько петель в одном корпусе) — крупные фланцевые резьбы: G1.5", G2", G3", M48×2, M56×2, M64×3. Путать эти группы нельзя: через отверстие G1/2" физически не пройдёт блок из трёх петель.

Длина трубки ТЭНа ограничена глубиной бака. Например, в масляном картере тепловоза глубина может составлять всего 150 мм, а мощность нужна 2 кВт. Стандартный нагреватель длиной 400 мм туда не встанет — нужен компактный ТЭН с увеличенным диаметром трубки (12–16 мм вместо 8,5 мм) и спиралью из нихрома с пониженным сопротивлением. Расчёт сопротивления для однофазной сети 110 В: R = U² / P = 110² / 2000 = 6,05 Ом. Если взять стандартный ТЭН на 220 В с сопротивлением 24,2 Ом — мощность на 110 В упадёт до 500 Вт, что не решит задачу.

Пример расчёта: подогрев топливного бака тепловоза

Исходные данные: бак объёмом 600 л, дизельное топливо, температура застывания −35 °C, требуется разогреть до −10 °C за 2 часа. Потери тепла через стенки — 500 Вт. Формула: P = (m × c × ΔT) / t + P_потерь, где m = 600 л × 0,85 кг/л = 510 кг, c = 2,1 кДж/(кг·°C), ΔT = 25 °C, t = 7200 с. P = (510 × 2100 × 25) / 7200 + 500 ≈ 3719 + 500 ≈ 4220 Вт. Ближайший стандартный ТЭН — 4,5 кВт, но его длина 500 мм не помещается в бак высотой 250 мм. Выход: заказать ТЭН из AISI 321 (08Х18Н10Т) мощностью 4,5 кВт с длиной трубки 200 мм и диаметром 14 мм, удельная мощность — 2,5 Вт/см². Сопротивление при напряжении 110 В: R = 110² / 4500 = 2,69 Ом. Спираль наматывается из нихрома с сечением, обеспечивающим ток 40,9 А (I = P / U).

Особенности монтажа и эксплуатации

1. Измерение сопротивления перед установкой. После транспортировки возможна деформация спирали. Перед включением обесточить цепь, слить среду, снять перемычки. Допуск по ГОСТ 13268-88: +5/−10 % по мощности, что соответствует несимметричному допуску по сопротивлению −4/+11 %. Для ТЭНа 4,5 кВт на 110 В сопротивление должно быть в пределах 2,42–3,00 Ом.
2. Защита от сухого хода. В масляных и топливных системах обязателен датчик уровня: если среда отсутствует, ТЭН перегревается за 10–15 секунд. Для ж/д применяют термовыключатели с ручным возвратом, встроенные в корпус ТЭНа.
3. Взрывозащита. Для топливных баков и масляных картеров требуется исполнение Ex-d (взрывонепроницаемая оболочка). ТЭН герметизируется компаундом, выводы — в клеммной коробке IP65/IP68.
4. Крепление. Вибрация до 3g ослабляет резьбовые соединения. Рекомендуется контрящая гайка или пружинная шайба. Удлинитель (штуцер) из нержавейки AISI 304 (08Х18Н10) снижает нагрузку на корпус.

Почему выгоднее заказать ТЭН под чертёж, чем купить серийный

Серийные ТЭНы для ж/д транспорта выпускаются по общим ТУ, не учитывающим конкретную геометрию бака, среду и напряжение. В результате:

• Мощность либо занижена (подогрев идёт 4 часа вместо 1), либо завышена (перегрев среды, коксование масла).
• Длина трубки не входит в бак — приходится ставить проставку, увеличивая теплопотери.
• Материал корпуса — AISI 304 (08Х18Н10), хотя для топлива нужен AISI 321 (08Х18Н10Т).
• Резьба не совпадает — G1/2" вместо M22×1,5, требуется переходник, который снижает надёжность.

Изготовление под чертёж или по фото старого ТЭНа решает эти проблемы. Вы получаете нагреватель с точной мощностью (расчёт по формуле R = U² / P), с нужной резьбой, из стали под конкретную среду, с длиной трубки ±1 мм. Партия от 1 шт. — это не розничная экзотика, а норма для B2B: в Москве и области десятки депо и ремонтных заводов, где каждый ТЭН уникален.

FAQ

ТЭН для ж/д транспорта — это не деталь с полки, а инженерное изделие, которое должно точно соответствовать чертежу. Если вам нужен нагреватель под конкретную задачу — пришлите размеры, фото или эскиз, и мы изготов
