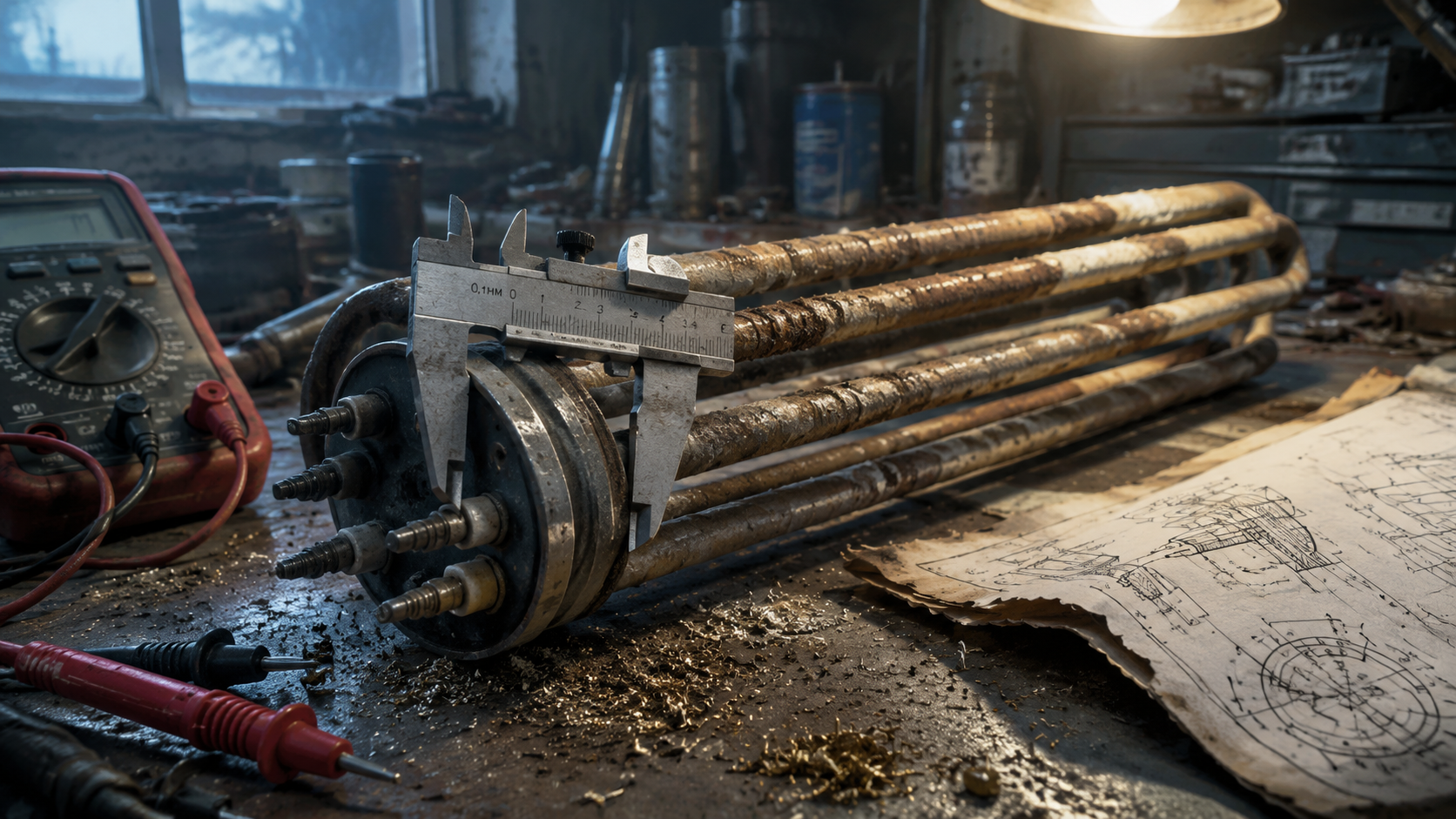

ТЭН для промышленной посудомоечной машины: расчёт, материалы, подбор под задачу
Промышленная посудомоечная машина в Москве — это не бытовой куб на 12 комплектов. Это туннельный агрегат на 300–800 тарелок в час, купольная машина для ресторанных прачечных или модуль для мойки гастроемкостей на пищевом производстве. Нагревательный элемент в таких установках работает в жёстком режиме: вода до +85 °C, кратковременные пики до +95 °C, постоянный контакт с моющими щелочными растворами (pH 10–12) и ополаскивателями (pH 2–3). Серийный ТЭН на 6 кВт с латунным фланцем здесь выходит из строя за 2–4 недели. Разберём, как подобрать элемент, который прослужит хотя бы сезон.
Почему серийный ТЭН не подходит для промышленной посудомойки
Типовой нагреватель, предлагаемый в рознице, рассчитан на мягкую воду с солевым фильтром и редкие циклы. В промышленной посудомоечной машине среда агрессивная: щёлочь разъедает латунь, а кислотные ополаскиватели атакуют сварные швы корпуса. Основные точки отказа:
- Коррозия латунного фланца — резьба G1½" или G2" под ключ-шестигранник разрушается за 2–3 месяца в среде с pH >9. Решение: фланец из нержавеющей стали AISI 304 (08Х18Н10) или AISI 316 (10Х17Н13М2).
- Перегорание нихромовой спирали из-за накипи. Вода в Москве жёсткая (4–7 мг-экв/л), и при +85 °C на поверхности ТЭНа образуется слой CaCO₃. Толщина 2–3 мм снижает теплопередачу на 40%, спираль перегревается и плавится. Решение: завышение мощности на 15–20% с учётом коэффициента запаса по удельному теплосъёму.
- Разгерметизация тубуса — микротрещины в сварном шве из-за термических циклов (нагрев + остывание до +20 °C). Качественный ТЭН из бесшовной трубы AISI 321 (08Х18Н10Т) с аргонодуговой сваркой торцевых заглушек выдерживает не менее 5000 циклов.
Итог: для промышленной посудомойки в Москве нужен не «ТЭН на 6 кВт», а элемент с конкретными параметрами под среду и режим.
Формула подбора мощности и сопротивления
Мощность ТЭНа для промышленной посудомоечной машины рассчитывается по объёму бака и скорости нагрева. Для трёхфазной сети 380 В (звезда) используем стандартные формулы:
I_линейный = P / (√3 × U_линейного) — ток в каждой фазе.
R на ветвь = U_линейного² / P_элемента — сопротивление одного ТЭНа в блоке.
Пример: блок-ТЭН на 18 кВт (три элемента по 6 кВт, соединённые звездой).
I = 18 000 / (1,73 × 380) ≈ 27,4 А — сечение провода не менее 4 мм².
R_ветви = 380² / 6000 ≈ 24 Ом — сопротивление каждого ТЭНа при +20 °C.
По ГОСТ 13268-88 допуск по мощности +5/−10%, значит сопротивление может быть от 21,6 до 25,2 Ом. При заказе под чертёж мы укладываемся в +3/−5% — точнее, чем у серийных аналогов.
Материалы корпуса и фланца: таблица выбора
Для промышленной посудомоечной машины среда — вода + моющие средства. Выбор стали определяет срок службы:
| Марка стали (зарубежная) | ГОСТ-аналог | Рекомендуемая среда | Максимальная температура | Типичный срок в посудомойке |
|---|---|---|---|---|
| AISI 304 | 08Х18Н10 | Вода с pH 6–8, пар | +200 °C | 6–12 месяцев |
| AISI 321 | 08Х18Н10Т | Вода + щёлочь pH до 10, кратковременно до 12 | +250 °C | 12–18 месяцев |
| AISI 316 | 10Х17Н13М2 | Агрессивная среда pH 2–12, кислые ополаскиватели | +250 °C | 18–24 месяца |
| AISI 316L | 03Х17Н14М2 | Высокохлоридная среда (вода с NaCl >500 мг/л) | +200 °C | 24+ месяца |
| Inconel 600 | ХН78Т | Экстремальная щёлочь + температура +95 °C | +400 °C | 36+ месяцев |
Для большинства задач в Москве оптимален AISI 321 (08Х18Н10Т) — он устойчив к межкристаллитной коррозии после сварки и стоит на 15–20% дешевле AISI 316.
Геометрия и крепление: под ключ-шестигранник
Промышленные посудомоечные машины используют блок-ТЭНы (ТЭНБ) с фланцем под ключ-шестигранник. Резьбы — только крупные:
- G1½" (шестигранник под ключ 55 мм) — для блоков до 9 кВт.
- G2" (шестигранник 65 мм) — для блоков 12–24 кВт.
- M48×2 или M56×2 — метрическая резьба для европейских машин (Hobart, Winterhalter, Meiko).
Важно: не путать с мелкой резьбой G½" или M14×1,5 — она используется для одиночных водяных ТЭНов, а не для блоков. В промышленную посудомойку ставят именно блок-ТЭН на фланце — через одно отверстие проходят от 3 до 6 U-образных петель.
Длина трубчатой части — под габарит бака. Стандарт: 300–600 мм. Если бак узкий (например, в купольной машине), длину уменьшают до 200 мм, а количество петель увеличивают — так сохраняют мощность при ограниченном объёме.
Пример расчёта: было/стало
Было: В котельной ресторана в Москве установлена промышленная посудомойка Hobart FT900. Родной блок-ТЭН на 18 кВт (AISI 304, G2") вышел из строя через 8 месяцев — коррозия фланца и накипь. Заказчик купил серийный аналог в интернет-магазине за 12 000 руб. — он проработал 2 месяца.
Стало: Заказчик обратился к нам с фотографией старого ТЭНа и эскизом бака. Мы изготовили блок-ТЭН на 20 кВт (запас по мощности 10% для компенсации накипи) из AISI 321 (08Х18Н10Т) с фланцем G2" из нержавейки. Сопротивление каждой ветви — 24,2 Ом (допуск +3%). Срок изготовления — 7 дней. Через 14 месяцев эксплуатации — нареканий нет.
Цена такого ТЭНа под чертёж — от 18 000 руб. за штуку (партия от 1 шт.). Разница в цене с серийным — 6 000 руб., но ресурс в 7 раз выше. Экономия на заменах и простоях — 40–50 тыс. руб. в год.
Пять частых вопросов от инженеров
Если вам нужен ТЭН для промышленной посудомоечной машины в Москве — под чертёж, по фото или по техзаданию — изготовим партию от 1 штуки за 5–10 дней. Звоните или пишите — подберём материал и геометрию под вашу среду и габариты бака.
