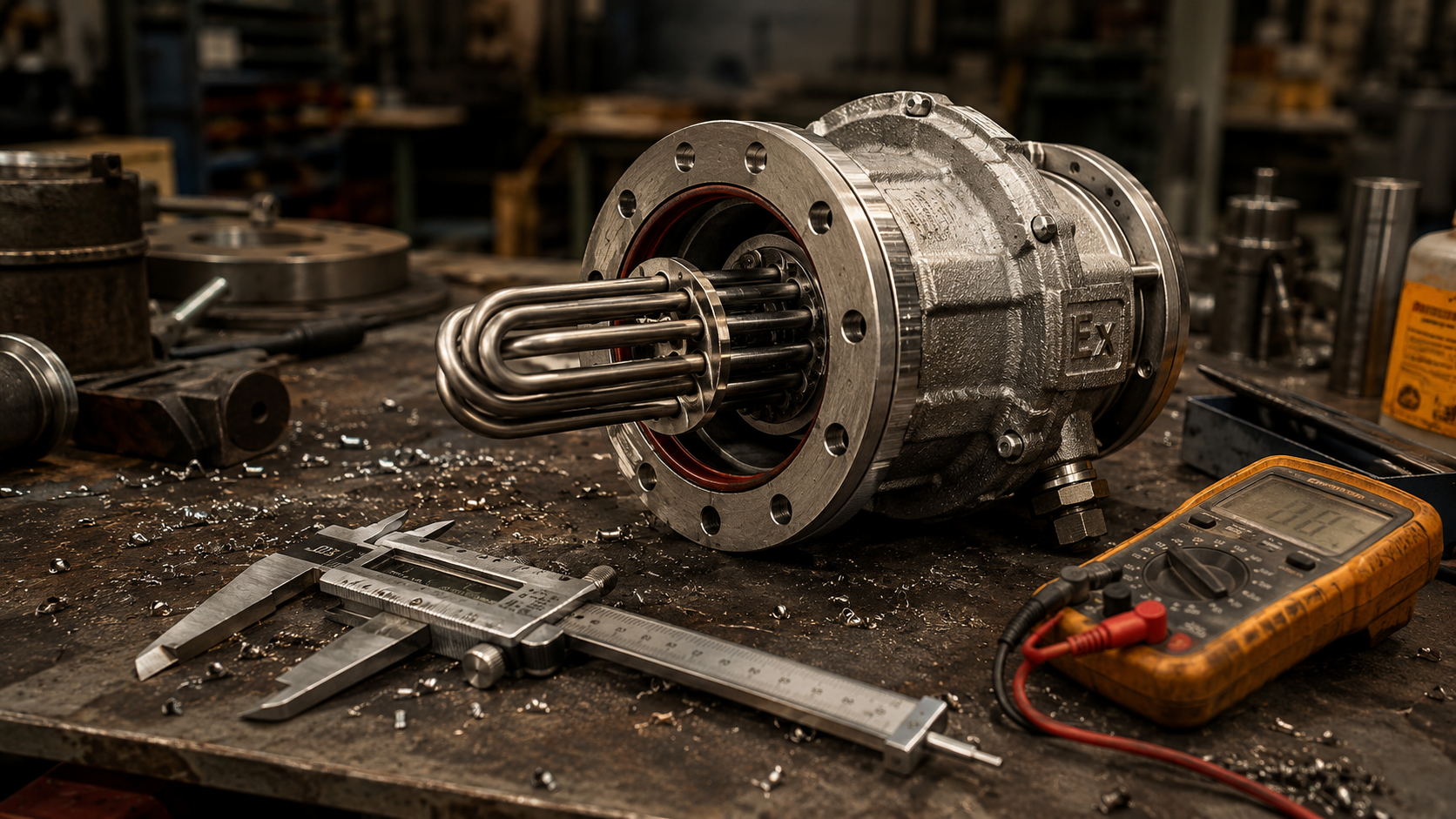

Взрывозащищённый ТЭН для подогрева битума и мазута: выбор по ГОСТ и среде
При проектировании систем подогрева вязких нефтепродуктов — битума, мазута, гудрона — на первый план выходит не только мощность нагрева, но и безопасность. В зонах с возможным образованием взрывоопасных смесей (классы B-I, B-II по ПУЭ) стандартный ТЭН неприменим. Требуется взрывозащищённый ТЭН, выполненный по Ex-d (взрывонепроницаемая оболочка) или Ex-e (повышенная защита). Разберём, как правильно подобрать такой нагреватель для битума или мазута под задачи промышленного объекта в Москве.
Почему битум и мазут требуют взрывозащиты
Битум и мазут — горючие жидкости с температурой вспышки паров от 120 °C до 230 °C. При нагреве выше этой границы в баке или резервуаре образуется паровоздушная смесь, способная воспламениться от искры. По классификации ПУЭ такие зоны относятся к классу B-Ia (при нормальной работе) или B-Iг (у наружных установок). ТЭН без взрывозащиты в такой среде — источник аварии.
Взрывозащищённый ТЭН (маркировка по ГОСТ 31610.0 — 1Ex d IIB T3/T4) конструктивно отличается:
- Корпус клеммной коробки — стальной, с взрывонепроницаемым соединением (Ex-d).
- Кабельный ввод — сальниковый, с уплотнением, исключающим проникновение паров.
- Тубулярный нагревательный элемент — из нержавеющей стали AISI 316 (10Х17Н13М2) или AISI 321 (08Х18Н10Т) для стойкости к сернистым соединениям в мазуте.
- Длина необогреваемой зоны (холодного контакта) — не менее 100 мм для выноса сальника из зоны нагрева.
Расчёт мощности для подогрева битума и мазута
Мощность ТЭНа для вязкой среды рассчитывается не от балды, а по уравнению теплового баланса. Для битума (мазута) в баке объёмом V (м³) с начальной температурой t₁ и требуемой t₂:
P = (V · ρ · c · Δt) / (τ · η)
где:
- ρ — плотность, кг/м³ (битум ~1050, мазут М100 ~970);
- c — теплоёмкость, кДж/(кг·°C) (битум ~1.7, мазут ~1.8);
- Δt — разность температур, °C;
- τ — время нагрева, ч;
- η — КПД (0.85–0.9 для погружного нагрева).
Пример: Разогреть 10 м³ битума с 10 °C до 80 °C за 4 часа. P = (10 · 1050 · 1.7 · 70) / (4 · 3600 · 0.9) ≈ 96 кВт. Фактически берут 100 кВт — три блок-ТЭНа по 33 кВт на 380 В. Каждый блок — 3 петли (три фазы), соединение звездой.
Для мазута М100, который при 10 °C практически твёрдый, добавляют предварительный разогрев паром или погружными ТЭНами с низкой удельной мощностью (не более 2.5 Вт/см²), чтобы избежать коксования на поверхности.
Материалы корпуса: стойкость к среде и взрывозащита
| Среда | Температура (°C) | Марка стали (AISI / ГОСТ) | Особенность |
|---|---|---|---|
| Битум (без серы) | до 200 | AISI 304 (08Х18Н10) | Стандарт, достаточен для нейтральных сред |
| Мазут М100 (высокосернистый) | до 150 | AISI 316 (10Х17Н13М2) | Стойкость к H₂S и SO₂ |
| Битум с добавками (кислоты) | до 250 | AISI 321 (08Х18Н10Т) / Inconel 600 (ХН78Т) | Термостойкость, устойчивость к межкристаллитной коррозии |
| Гудрон (кубовый остаток) | до 350 | Incoloy 800 (ХН32Т) | Высокотемпературный сплав для вязких остатков |
Важно: для взрывозащищённого исполнения клеммная коробка — из нержавеющей стали (AISI 304) или чугуна с порошковой окраской. Резьба кабельного ввода — M20x1.5 или M25x1.5 под бронированный кабель.
Особенности монтажа и эксплуатации в Москве
На объектах Москвы — нефтебазах, асфальтобетонных заводах, котельных на мазуте — часто сталкиваются с проблемой: серийный ТЭН не подходит по длине или резьбе. Например, штатный фланец на резервуаре — G2" (крупная резьба под ключ-шестигранник), а в каталоге только G1.5" или G3". Или длина обогреваемой части 1200 мм, а стандарт — 1000 мм.
Выход — изготовление взрывозащищённого ТЭНа под чертёж заказчика. Параметры, которые можно задать:
- Мощность — от 1 кВт до 90 кВт на один блок (три фазы, звезда).
- Напряжение — 380 В (трёхфазное), 220 В (однофазное для малых ёмкостей).
- Длина трубки — от 300 мм до 3000 мм.
- Фланец — G1.5", G2", G3", M48×2, M56×2, M64×3 под ключ-шестигранник.
- Класс взрывозащиты — 1Ex d IIB T3/T4 (для битума — T3 до 200 °C, для мазута — T4 до 135 °C).
На производстве ТЭН-Миасс (г. Миасс) изготавливают такие нагреватели по размерам заказчика — достаточно прислать эскиз или фотографию старого ТЭНа с указанием резьбы и длины. Партия — от 1 штуки, срок — 5–10 рабочих дней.
Как проверить ТЭН перед установкой
Перед монтажом взрывозащищённого ТЭНа обязательно выполнить контроль:
- Измерение сопротивления изоляции: мегомметром на 500 В — не менее 20 МОм (по ГОСТ 13268-88 — 10 МОм в холодном состоянии).
- Проверка сопротивления спирали: для одноэлементного ТЭНа R = U²/P. Для трёхфазного блока (звезда): измеряют сопротивление каждой ветви (петли) — оно должно быть одинаковым ±5%. Отклонение мощности: по ГОСТ +5/−10%.
- Герметичность клеммной коробки: подтянуть сальник, проверить уплотнение кабеля.
- Заземление: сопротивление между корпусом ТЭНа и заземляющей шиной — не более 0.1 Ом.
Эти простые шаги исключают аварию при первом пуске. Особенно критично для мазута — если ТЭН включить в холодную вязкую среду без предварительного разогрева, возможен перегрев трубки и выход из строя.
Часто задаваемые вопросы
Итог: Взрывозащищённый ТЭН для битума или мазута — не универсальный товар, а инженерное изделие под конкретную среду и геометрию. Если на вашем объекте в Москве требуется нестандартный нагреватель — длина, резьба, мощность или материал отличаются от каталога, обратитесь в ТЭН-Миасс: изготовим по вашим размерам от 1 штуки за 5–10 дней.
