Что такое блок ТЭН и зачем он нужен

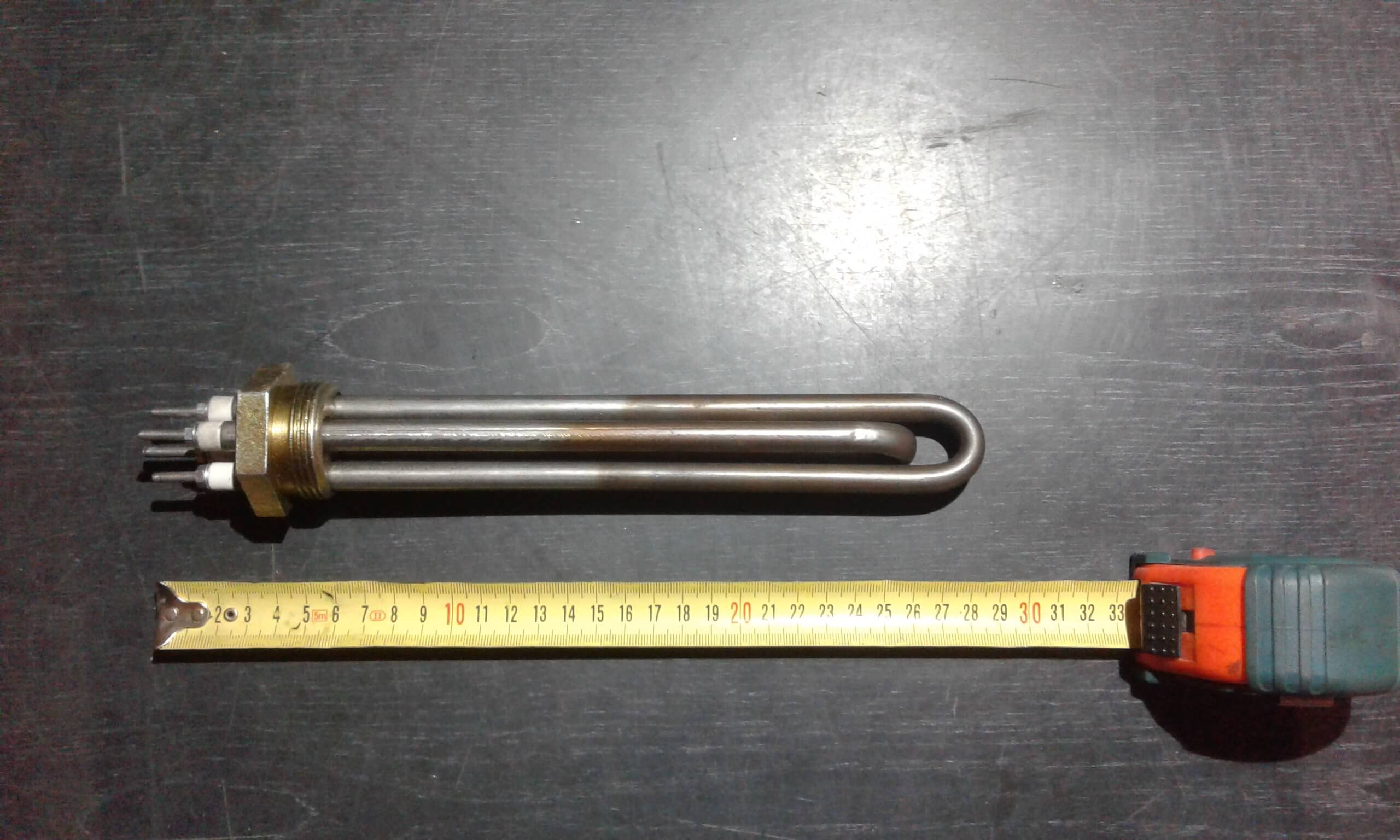

ТЭНБ (блок ТЭН) — одна из разновидностей трубчатых электронагревателей. Конструктивно это один или несколько ТЭНов, установленных на общем штуцере с резьбой или фланце, с герметизацией мест соединения. Имеет массу вариантов обозначений и сокращений в зависимости от назначения:

• СЭВ — секция электронагревателей воздуха (реже — воды);
• СЭМ — секция электронагревателей масла;
• ТЭНБ — обобщённое обозначение, применимо к любой среде.

Для наглядности: СЭВ 12 кВт — это тот же блок ТЭН на 12 кВт, только с пометкой о среде нагрева. Отличительная особенность всех блочных нагревателей — объединение нескольких трубчатых ТЭНов в единый узел. При этом не допускается касание греющих частей между собой: локальный перегрев в точке контакта приводит к преждевременному выходу изделия из строя.

Параллельно с ТЭНами в блоке может быть установлена отдельная трубка под терморегулятор (гильза для термопары или термосопротивления). Это критично для систем автоматического управления нагревом — электрокотлов, бойлеров, промышленных баков.

Количество ТЭНов в одном блоке и как оно выбирается

Количество нагревательных элементов в блоке определяется двумя факторами:

• Габаритные ограничения — сколько ТЭНов физически помещается на фланце и в нагреваемой ёмкости;
• Величина и тип напряжения — при 380 В количество ТЭНов в блоке кратно количеству фаз, чтобы обеспечить равномерную нагрузку.

Мощность одного элемента обычно кратна 0,5 кВт и далее увеличивается с таким же шагом. Стандартный ряд: 0,5; 1; 1,2; 1,5; 1,7; 2; 2,5; 3; 4; 5; 6; 9; 10; 12; 15; 18; 24; 30 кВт. При сборке в блок получаем общую мощность 4, 10, 24 кВт и выше — вплоть до 100 кВт на один узел. Для небольших задач (0,1–1 кВт) ставить несколько ТЭНов в один блок нецелесообразно — проще сделать одиночный.

Габаритные размеры и фланец ТЭНБ

Большая мощность требует больших габаритов. СЭВ 12 кВт при той же среде нагрева и том же материале оболочки будет физически крупнее, чем блок на 6 кВт. Общая длина блочных ТЭНов при необходимости достигает 3 метров — например, для вертикальных промышленных баков и протяжённых трубопроводов.

На габариты влияют два ключевых параметра:

• Диаметр трубки — от 6,5 до 13 мм согласно ГОСТ 13268-88;
• Размер фланца или штуцера — определяет посадочное место на оборудовании.

Фланец бывает двух видов:

1. Крепёжный фланец с отверстиями — металлическая пластина, фиксируется на посадочном месте болтами и гайками. Размеры и расположение отверстий снимаются с чертежа заказчика;
2. Резьбовой фланец — с метрической или трубной резьбой.

Напряжение и количество фаз

При изготовлении закладывается практически любое требуемое питающее напряжение — от 12 В, но традиционно используются стандартные величины: 220 В, 230 В, 380 В, до 600 В. По спецзаказу возможно изготовление ТЭНБ на постоянном токе (DC) — например, 12 В / 6000 Вт для специфических задач.

Не менее важен тип подключения — одно-, двух- или трёхфазное. Для ТЭНБ 220 В используется только однофазное. В ТЭНБ 380 В — двух- или трёхфазное. Количество нагревателей в трёхфазном блоке всегда кратно трём (3, 6, 9…), чтобы обеспечить одинаковую нагрузку на каждую фазу. Токовыводы шунтируются в схему «звезда» или «треугольник» в зависимости от требований — это оговаривается в чертеже.

Среда нагрева и её влияние на конструкцию

В большинстве случаев блочные ТЭНы применяются для нагрева воды, масла и других жидкостей различной плотности. Среда нагрева определяет как удельную мощность ТЭНа, так и материал оболочки. В маркировке она отражена латинской буквой согласно ГОСТ 13268-88:

• P — вода высокой теплопроводности (пищевая, питьевая);
• J — вода, нержавеющая сталь AISI 304/316;
• X — вода, медная оболочка М1 (высокая теплопроводность);
• Z — масло, углеродистая сталь С10;
• R — агрессивные среды, титан или покрытие тефлоном.

Пример маркировки: ТЭНБ 29,0кВт (G2 1/2 тэн 200 Б 10/9,6 j 380 ф7) — буква J означает водяную среду и нержавеющий корпус. Медные блоки ТЭН уступают нержавеющим по стойкости (медь окисляется в кислой воде), поэтому удельная мощность меди ограничена.

Водяные блоки ТЭН (СЭВ)

Водяные СЭВ могут иметь самую высокую удельную мощность среди всех типов блочных ТЭНов — до 10–12 Вт/см². Причина проста: вода — лучший теплопроводник среди бытовых сред, быстро отводит тепло с оболочки. Кроме того, вода не может быть нагрета выше 100 °C при атмосферном давлении (исключение — вода под давлением в закрытых системах).

За счёт высокой удельной мощности СЭВ имеют относительно небольшие габариты: блок на 12 кВт — это всего 30–40 см в корпусе диаметром 13 мм. Используются для:

• Электрокотлов отопления (площадь 50–400 м²);
• Бойлеров косвенного нагрева и прямого нагрева воды;
• Промышленных баков и ёмкостей;
• Радиаторов отопления, тёплых полов.

Масляные блоки ТЭН (СЭМ, ТЭНБМ)

Блоки для работы в маслах и жирах обозначаются ТЭНБМ, где «М» означает «масло». Пример: ТЭНБМ-3,75 Z220 (ТЭН 120 В 13/1,25) G2 1/2. Такие секции имеют слабую удельную мощность — 1,5–2 Вт/см² — и изготавливаются из обычной углеродистой стали С10.

Причина низкой мощности — масло очень плохо проводит тепло. ТЭН не успевает охлаждаться в масляной ванне и сильно разогревается; масло на оболочке обгорает, образуется слой нагара, который ещё больше снижает теплоотдачу. В итоге — преждевременный выход из строя. Заказчики часто просят «поставить 5 кВт вместо 3», но на маслах это верный путь к сгоранию.

Заказ блочного ТЭНа в Москве

Блочные ТЭНы имеют высокий КПД — работают в непосредственном контакте с нагреваемым веществом, потерь на излучение нет. Для контроля температуры рекомендуется использовать блок ТЭН с термогильзой под терморегулятор (термопары ТЖК, ТХА, ТХК, либо термосопротивления PT50/PT100).

Чтобы заказать ТЭНБ в Москве, нужны параметры:

• Габаритный размер блока и погружная длина (как глубоко ТЭН заходит в ёмкость);
• Размер и тип резьбы фланца (М- или G-);
• Требуемая общая мощность и напряжение;
• Среда нагрева (вода, масло, пищевая, агрессивная);
• Необходимое количество единиц.

Проще всего — позвонить, отправить фото старого ТЭНа или заполнить форму ниже. Мы перезвоним в течение 15 минут в рабочее время, уточним параметры и дадим цену. Изготовление — от 3 дней, от 1 штуки. Доставка в пределах МКАД — 1 день после изготовления, по Москве и области — «Деловые линии» (3–5 дней).

Гарантия 1 год на все изделия. Компания работает с 2010 года, производство в Челябинской области, сертификация по ГОСТ 13268-88. Среди наших клиентов — «Газпром», IKEA, «Международный аэропорт Волгограда», AHMAD TEA.
